ตรวจจับสัญญาน Wireless ด้วยโปรแกรม inSSIDer และโปรแกรม Xirrus Wi-Fi Inspector

โปรแกรมตรวจจับสัญญาน Wireless

   ระบบเครือข่ายไร้สาย หรือ ระบบเครือข่ายแบบ Wireless LAN หรือ WLAN เป็นการเชื่อมต่อคอมพิวเตอร์เป็นเครือข่ายแบบไร้สาย (ไม่จำเป็นต้องเดินสายเคเบิ้ล) เหมาะสำหรับการติดตั้งในสถานที่ที่ไม่สะดวกในการเดินสาย หรือในสถานที่ที่ต้องการความสวยงาม เรียบร้อย และเป็นระเบียบ เช่น สนามบิน โรงแรม ร้านอาหาร เป็นต้น



การเชื่อมต่อของระบบเครือข่าย Wireless LAN มี 2 ลักษณะ ดังนี้
1. การเชื่อมโยงระบบแบบ Ad-hoc (Peer to Peer)
   โครงสร้างการเชื่อมโยงระบบแบบ Ad-hoc หรือ Peer to Peer เป็นการสื่อสารข้อมูลระหว่างเครื่องคอมพิวเตอร์ไร้สายและอุปกรณ์ต่าง ๆ ตั้งแต่สองเครื่องขึ้นไป โดยที่ไม่มีศูนย์กลางควบคุมอุปกรณ์ทุกเครื่องสามารถสื่อสารข้อมูลถึงกันได้เอง ตัวส่งจะใช้วิธีการแพร่กระจายคลื่นออกไปในทุกทิศทุกทางโดยไม่ทราบจุดหมายปลายทางของตัวรับว่าอยู่ที่ใด ซึ่งตัวรับจะต้องอยู่ในขอบเขตพื้นที่ให้บริการที่คลื่นสามารถเดินทางมาถึงแล้วคอยเช็คข้อมูลว่าใช่ของตน หรือไม่ ด้วยการตรวจสอบค่า Mac Address ผู้รับปลายทางในเฟรมข้อมูลที่แพร่กระจายออกมา ถ้าใช่ข้อมูลของตนก็จะนำข้อมูลเหล่านั้นไปประมวลผลต่อไป
การเชื่อมโยงเครือข่ายไวร์เลสแลนที่ใช้โครงสร้างการเชื่อมโยงแบบ Ad-hoc ไม่สามารถเชื่อมโยงเข้าสู่ระบบเครือข่ายอีเธอร์เน็ตได้ เนื่องจากบนระบบไม่มีการใช้สัญญาณเลย
2. การเชื่อมโยงระบบแบบ Infrastructure (Client/Server)
   โครงสร้างการเชื่อมโยงระบบแบบ Infrastructure หรือ Client / Server มีข้อพิเศษกว่าระบบแบบ Ad-hoc ตรงที่มีแอ็กเซสพอยน์เป็นศูนย์กลางการเชื่อมโยง (ทำหน้าที่คล้ายฮับ) และเป็นสะพานเชื่อมเครื่องคอมพิวเตอร์ไร้สายอุปกรณ์ไวร์เลสแลนเข้าสู่เคลือข่ายอีเธอร์เน็ตแลนหลัก (Ethernet Backbone) รวมถึงการควบคุมการสื่อสารข้อมูลอุปกรณ์ไวร์เลสแลน





โปรแกรม inSSIDer

Download โปรแกรม inSSIDer

• ข้อมูลการ์ดไวร์เลส  จะแสดงข้อมูลที่ Toolbar สีเทา
• SSID or Vendor  คือ ชื่อสัญญาณ Wireless ที่มองเห็น
• Channel คือ ช่องสัญญาณที่ router หรือ access point ปล่อยออกมา ซึ่งช่องสัญญาณนี้ในทั่วไปจะมีทั้งหมด 13 ช่อง ซึ่ง router หรือ access point จะทำการหาช่องที่ปล่อยคลื่นออกมาแล้วไม่ชนกับเครือข่ายอื่นให้
• Vendor ชื่อ ของเจ้าของ hardware ที่ผู้ผลิตใส่ข้อมูลไว้ ทำให้เห็นยี่ห้อของ router หรือ access point ได้
• Privacy คือ ส่วนแสดงประเภทระบบความปลอดภัยที่เครือข่ายนั้นใช้
• Max Rate คือตัวแสดงความเร็วสูงสุดที่ router หรือ access point ตัวนั้นจะปล่อยออกมาได้ ซึ่งถ้าเป็นแบบ 802.11g จะอยู่ที่ 54 Mbps ส่วน 802.11n จะสูงสุดอยู่ที่ 150 Mbps
• Network Type คือ การแสดงประเภทของ network โดยการเชื่อมต่อกับ router หรือ access point แบบปกตินั้นจะเป็นแบบ infrastructure ส่วนอีกแบบก็คือการเชื่อมต่อแบบเครื่องต่อเครื่องหรือที่เรียกกันว่า ad-hoc
• First Seen / Last Seen คือ เวลาที่ตรวจพบเครือข่ายนั้นครั้งแรก ส่วนอันหลังคือช่วงเวลาสุดท้ายที่เห็นเครือข่ายนั้น

ตัวอย่างโปรแกรม inSSIDer

เมื่อเข้าสู้โปรแกรม โปรแกรมจะทำการค้นหาสัญญาณ Wireless อัตโนมัติ

โปรแกรมสามารถเลือกรูปแบบของกราฟที่แสดง

แสดงกราฟลักษณะของกราฟแท่ง

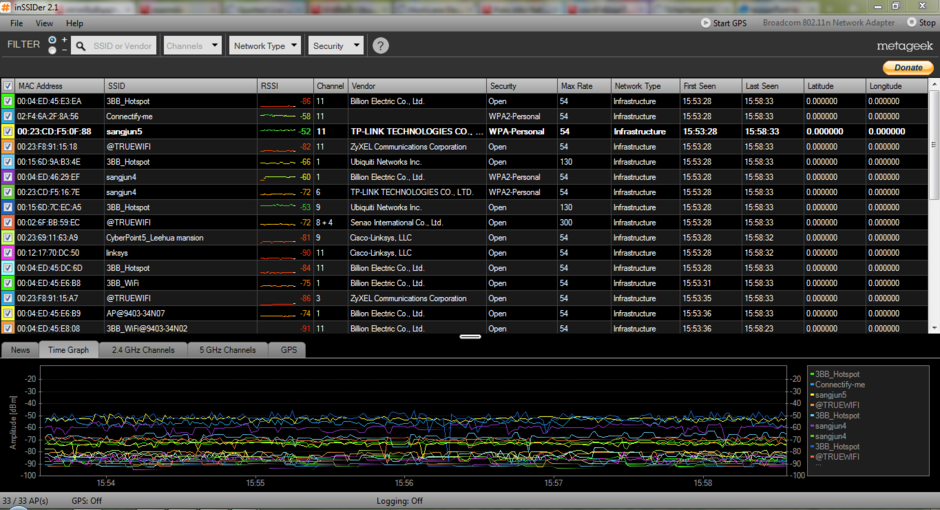

แสดงกราฟลักษณะของกราฟเวลา

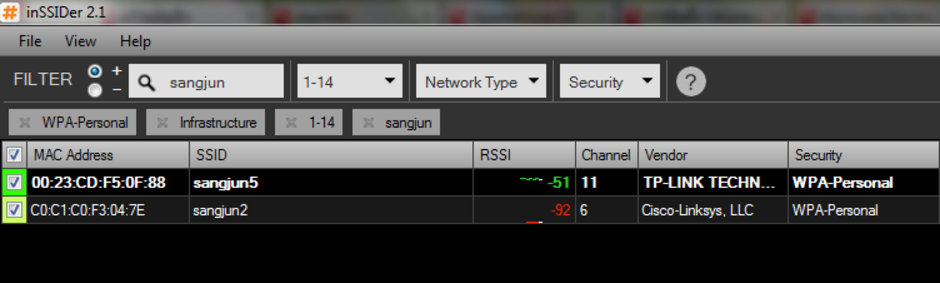

มีช่องสำหรับกรอก เพื่อกำหนดของเขตในการค้นหาเช่นตัวอย่างนี้





โปรแกรม Xirrus Wi-Fi Inspector

Download โปรแกรม Xirrus Wi-Fi Inspector

เมื่อเข้าสู้โปรแกรม โปรแกรมจะทำการค้นหาสัญญาณ Wireless อัตโนมัติ



โปรแกรมสามารถเลือกมุมมองในการแสดงได้ดังนี้

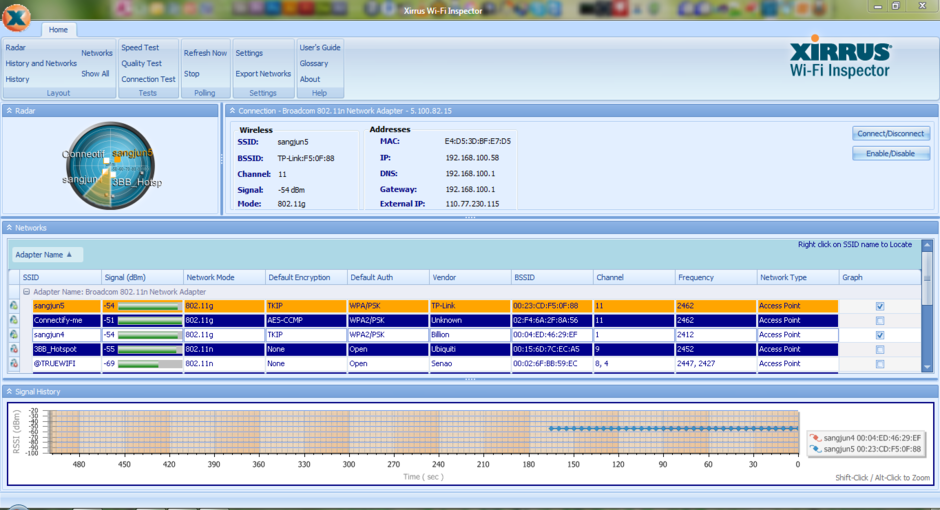

มุมมอง ทั้งหมด (All view)

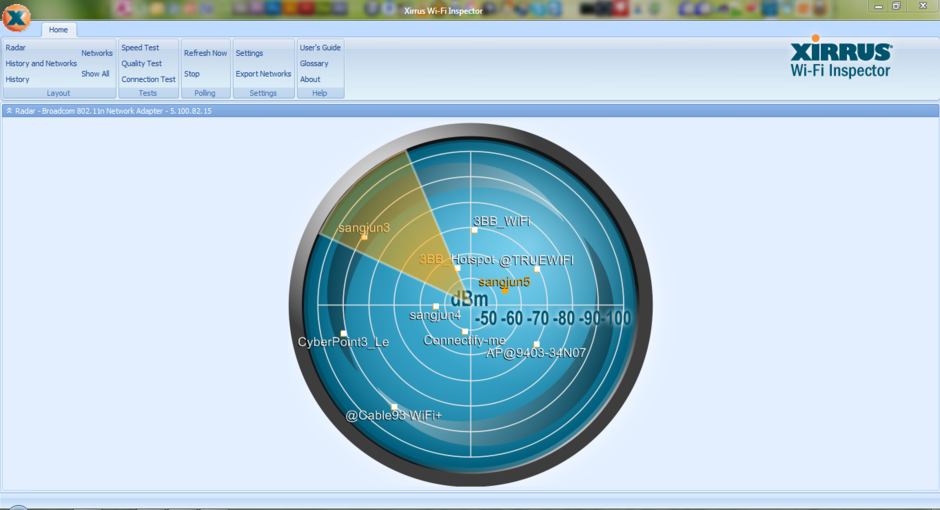

มุมมอง Radar

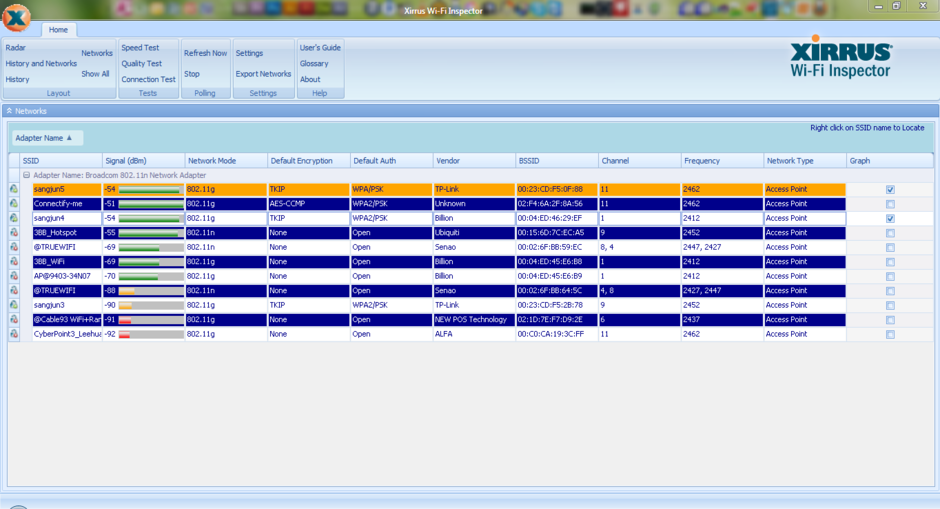

มุมมอง Network



เมื่อเราเชื่อมต่อ Wireless แล้วเราสามารถทำการทดสอบต่างๆได้ดังนี้

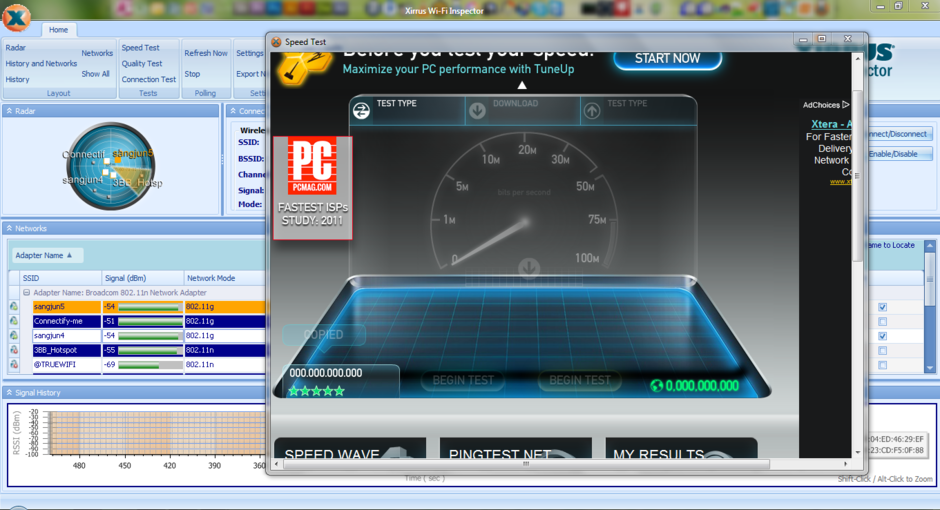

 ทดสอบ ความเร็ว

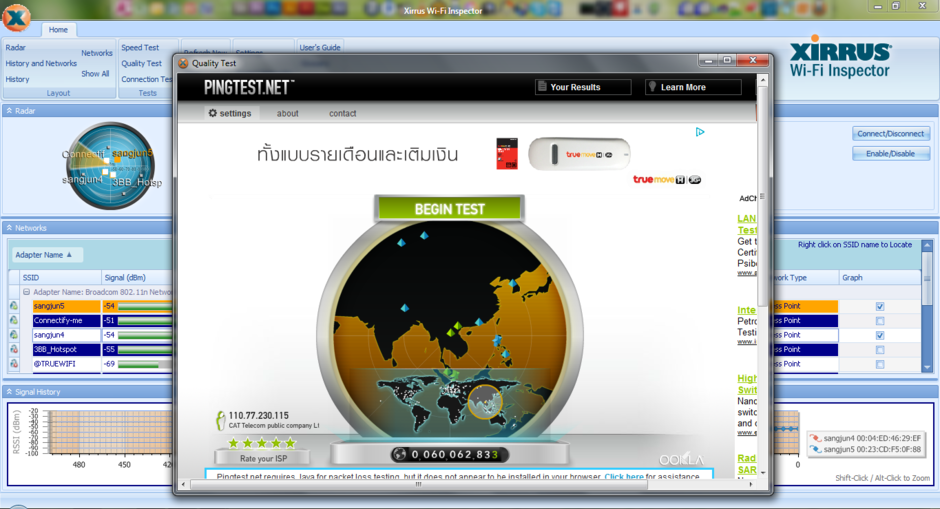

ทดสอบคุณภาพสัญญาณ

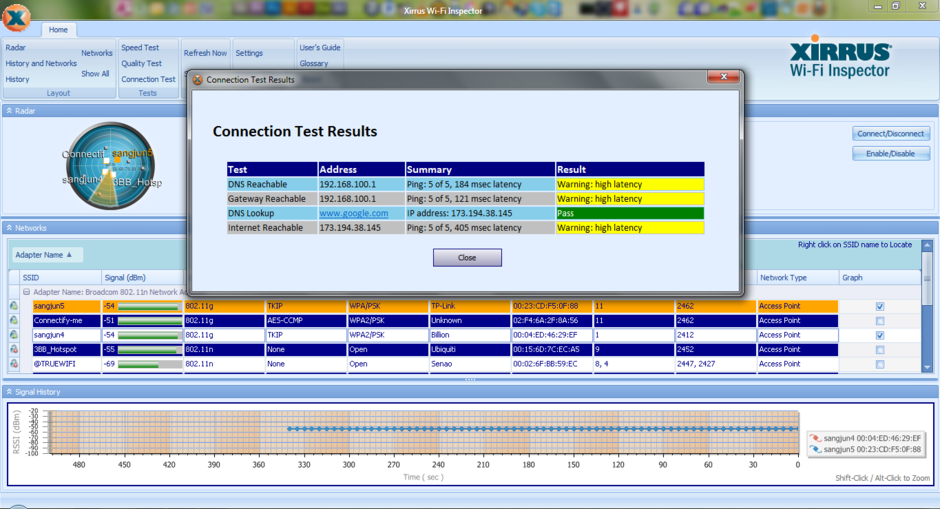

ทดสอบการเชื่อมต่อ



1. โปรแกรม inSSIDer  ไม่แสดงรายละเอียดของเครื่องเราเมื่อเชื่อมต่อสัญญาณ แต่โปรแกรม Xirrus Wi-Fi Inspector จะมีรายละเอียดแสดงให้

2.  โปรแกรม Xirrus Wi-Fi Inspector มีการให้บริการมากกว่าการดูรายละเอียดทางเครือข่าย เช่นบริการทดสอบความเร็ว บริการทดสอบคุณภาพสัญญาณ ที่เชื่อมโยงไปยังเว็บไซต์ speedtest.net แต่ขอดีที่โปรแกรม inSSIDer มี แต่  โปรแกรม Xirrus Wi-Fi Inspector ไม่มี คือ โปรแกรม inSSIDer สามารถกรอกชื่อเพื่อคนหา หรือจำกัดขอบเขตในการค้นหาได้ด้วยงายต่อการมอง ส่วนการแสดงผลเป็นกราฟ ทั้งสอบโปรแกรมก็สามารถเลือก สัญญาณที่จะแสดงได้ในลักษณะเดียวกัน
