หัดทำสวิตช์ 2 ทาง

จะเห็นกันตามบ้านทั่วไป คือ เมื่อเปิดไฟจากสวิตช์ข้างบนบ้าน แล้วมาปิดข้างล่างบ้าน หรือ เปิดสวิตช์ ทางเดินฝั่งหนึ่ง พอเดินไปอีกฝั่งก็ปิดได้


ต้องใช้สายไฟ 3 เส้นด้วยกัน


วงจรการทำงานเป็นดังรูปสำหรับวงจร ไฟบ้าน (ในรูปเป็นวงจรไฟกระแสตรงจากถ่าน หลอดไฟจึงใช้หลอดไฟฉาย) ซึ่ง

หลอดไฟที่ใช้จะต้องเป็นหลอดไฟสำหรับ 220V ห้ามใช้หลอดไฟดังภาพนะครับ

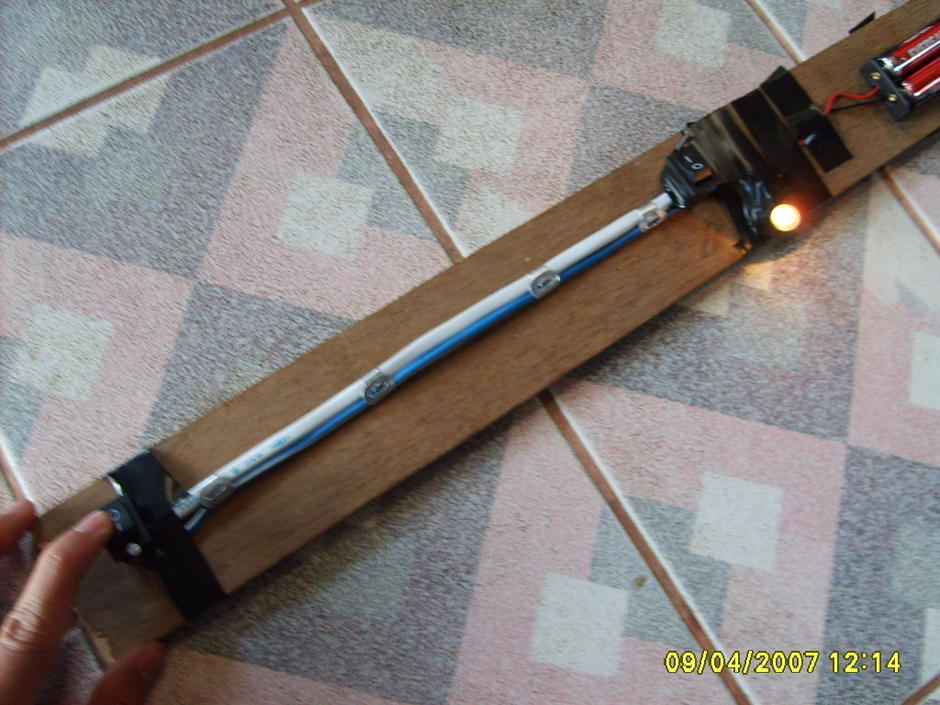

ขณะไฟติด

จะสังเกตเห็นว่า วงจรต่อกันไม่ขาด


ขณะไฟดับ สังเกตเห็นว่า วงจรขาดหาย

โดยเราจะมี สวิตช์ 2 อัน หลักการเมื่อไฟติด คือ กดสวิตช์ 2 ตัวนี้ยังไงก็ได้ให้วงจรต่อกัน

ส่วนไฟดับคือ ทำอย่างไรกับสวิตช์ 2 อันนี้ก็ได้ ให้วงจรขาด
