ปัจจัยที่มีผลต่อคุณภาพของภาพรังสี : ค่าศักย์ไฟฟ้า


kV ที่มีต่ออัตราส่วนของสัญญาณที่ต้องการและสัญญาณรบกวนในการสร้างภาพ (SNR: Signal to Noise Ratio)

สวัสดีครับ

วันนี้เป็นวันจัดกิจกรรมสรุปผลการฝึกงาน นักศึกษาได้เรียนรู้อะไร

อาจารย์ ช่วยสรุป ชี้แนะ เพิ่มเติมบนพื้นฐานความรู้เดิม



นอกจากนั้น เมื่อมีเวลาเหลือ

ผมพานักศึกษาได้เรียนรู้และแสดงข้อมูลเชิงประจักษ์

ในหัวข้อ ปัจจัยที่มีผลต่อคุณภาพของภาพถ่ายรังสีระบบดิจิทัล โดยการเปลี่ยนค่าศักย์ไฟฟ้า (kilovoltage; kV)


ในการทดลองนี้

ใช้ kV แตกต่างกัน เพื่อถ่ายภาพของหุ่นจำลองหัวเข่า ด้วยอุปกรณ์ถ่ายภาพรังสีดิจิทัล (DR)

แล้วประเมินคุณภาพของภาพที่ปรากฎ

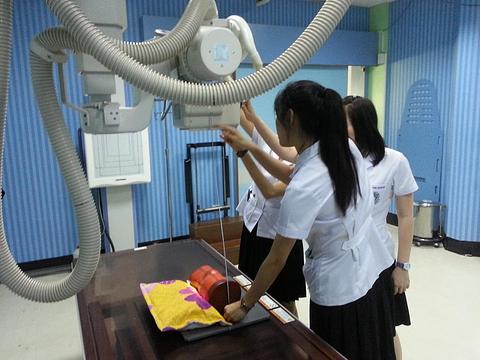

นักศึกษาช่วยกันจัดภาพของหุ่นจำลอง

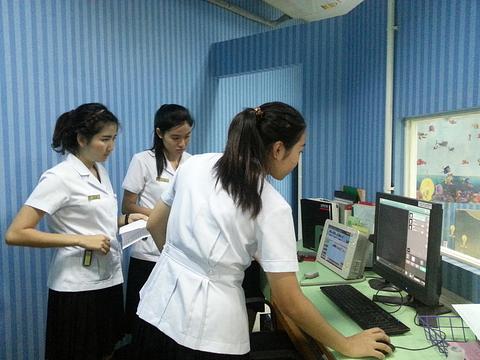

นักศึกษาตั้งค่า พารามิเตอร์ที่ใช้ในการถ่ายภาพ

ถ่ายภาพ 2 ครั้ง ใช้ kV ต่างกัน คือ 70 และ 50

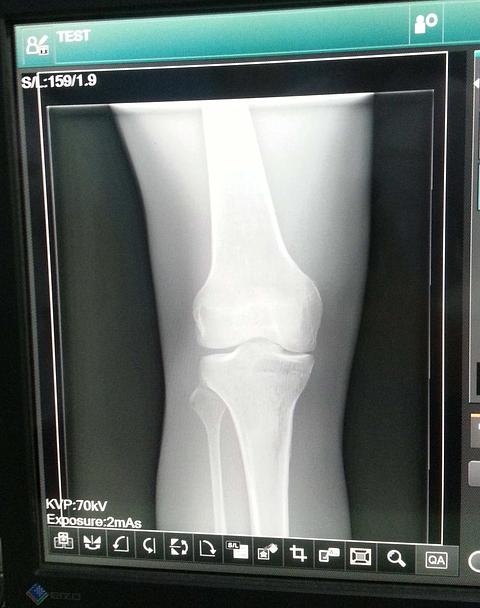

ภาพที่ 1 ใช้ 70 kV

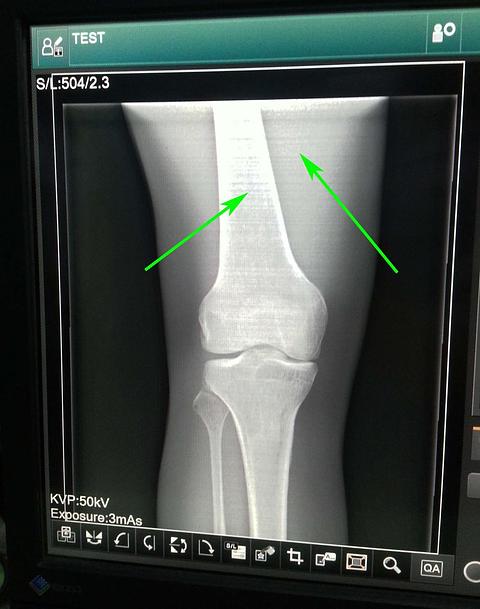

ภาพที่ 2 ใช้ 50 kV


ภาพที่ 2 บริเวณลูกศรชี้

แสดงให้เห็นภาพที่ไม่ชัดเจน เนื่องจากมีสัญญาญรบกวนสูง เมื่อเปรียบเทียบกับบริเวณเดียวกันใน ภาพที่ 1


สรุป

ในการทดลองนี้แสดงให้เห็นผลของ kV ที่มีต่ออัตราส่วนของสัญญาณที่ต้องการและสัญญาณรบกวนในการสร้างภาพ (SNR: Signal to Noise Ratio)

Noise หมายถึง ภาพหรือสิ่งที่ไม่ต้องการ ซึ่งมารบกวนการมองเห็น หรือลดทอนรายละเอียดความชัดเจนของภาพ

kV สูง SNR สูง

kV ต่ำ SNR ต่ำ

การปรับค่าศักย์ไฟฟ้า ให้สูงขึ้น

จะสามารถทำให้เกิดอิเล็กตรอนที่มีพลังงานจลน์สูงขึ้น

ทำให้รังสีเอกซ์ที่ได้ มีพลังงานสูงขึ้น มีผลให้คุณภาพของรังสีเอกซ์สูง

ทำให้สัดส่วน SNR สูงขึ้นตามไปด้วยนั้นเอง


ด้วยเหตุนี้ ในภาพที่ 1 มีคุณภาพดีกว่า ภาพที่ 2

เนื่องจาก ภาพที่ 1 มีสัญญาณรบกวนน้อย ภาพที่ 2





หมายเลขบันทึก: 588617เขียนเมื่อ 8 เมษายน 2015 09:23 น. ()แก้ไขเมื่อ 8 เมษายน 2015 10:09 น. ()สัญญาอนุญาต: ครีเอทีฟคอมมอนส์แบบ แสดงที่มา-ไม่ใช้เพื่อการค้า-ไม่ดัดแปลง


ความเห็น (6)

เป็นการทดลองให้เห็นภาพจริงนะคะ

เรียนอย่างนี้ไม่ลืม


เรียน คุณ nui

กิจกรรมหลักของผมตอนนี้ ทำหน้าที่เป็น "คุณอำนวย" คือ

เป็นผู้แนะนำให้นักศึกษาเรียนรู้ด้วยตนเอง เรียนรู้จากการลงมือทำ ไม่ใช่... ตำรา

เรียนรู้จากผลลัพธ์ ผลการทดลองที่เกิดขึ้น ว่า... ความคิด วิธีการต่างๆของเราใช้การได้หรือไม่

ขอบคุณมากค่ะ..ได้รับความรู้เกี่ยวกับการสร้างภาพ และการควบคุมคุณภาพ ภาพรังสีระบบดิจิตอลที่ดีมากค่ะ..

อาจารย์ครับมีประเด็นน่าสนใจเพิ่มครับ

1.ภาพใช้โปรแกรมออโต้หรือเปล่าในการสร้างภาพหรือเปล่า

2.น้องลืมควบคุมค่าmAs หรือเปล่า จากภาพ เห็นใช้ 2mAs กับ 3mAs..

ขอบคุณอาจารย์ที่ทดลองให้เกิดความคิดเพิ่มเติมครับ

ฝากให้น้องทดลองต่อให้ที่ครับอาจารย์ ในอวัยวะเดียว ถ้าใช้โปรแกรมออโต้ในการสร้างภาพ ถ้าควบคุม mAs นี้จะใช้ Kv ต่างกันที่เท่าจึงจะไม่เกิดผลในภาพ....(มันน่าจะมีประโยชน์ที่เราจะได้ใช้ Kv น้อยที่สุดในการสร้างภาพ)...ถ้าอาจารย์กับน้องๆนะครับ....สู้ๆๆๆๆๆเป็นกำลังใจให้ครับผม

เรียน คุณโสภณ

ได้ชี้แจงให้ นศ.รับทราบแล้ว ครับ
