การปรับปรุงภาพ : การปรับวินโดว์ในซีที


สำหรับในการวินิจฉัยโรค ควรเลือกเปิดความกว้างของวินโดว์และระดับของวินโดว์ที่แตกต่างกัน โดยเลือกใช้ให้มีความสัมพันธ์กับค่าเลขซีทีของอวัยวะที่สนใจบนจอภาพ

สวัสดีครับ

วันนี้ขอนำเสนอเนื้อหาวิชาการที่เกี่ยวข้องกับการปรับปรุงในการตรวจวินิจฉัยด้วยเครื่องเอกซเรย์คอมพิวเตอร์





การปรับปรุงภาพ เป็นทักษะหนึ่งที่มีความสำคัญ ที่บุคลากรทางการแพทย์ ต้องรู้



ภาพที่ปรากฏบนจอภาพ เป็นภาพที่ผ่านการปรุงแต่งมาแล้วระดับหนึ่ง

เนื้อเยื่อต่างๆในร่างกาย มีความหนาแน่นที่แตกต่างกัน

ดังนั้น ภาพที่ปรากฏ ก็ย่อมมีความชัดเจนที่แตกต่างกัน

เทคนิคหนึ่ง... ที่ช่วยทำให้ สามารถมองเห็นอวัยวะต่างๆ ได้ชัดเจนยิ่งขึ้น คือ การปรับคอนทราสต์ (image contrast) และความสว่างของภาพ (brightness) ซึ่งจะเกี่ยวข้องกับ Window Width ; WW and Window Level ; WL

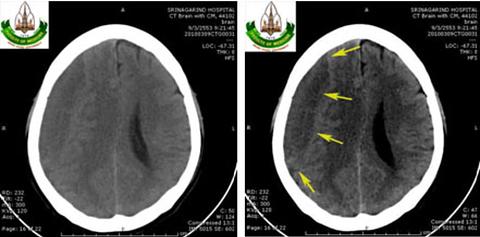

ตัวอย่าง : แสดงภาพเอกซเรย์คอมพิวเตอร์สมองที่ใช้วินโดว์แตกต่างกัน (ซ้าย) WW 124 WL 50 เป็นการเลือกวินโดว์ที่เหมือนปกติ (ขวา) WW 66 WL 47เลือกใช้วินโดว์แคบกว่าปกติ ช่วยทำให้เห็นรอยโรคที่ผิดปกติ คือ chronic subdural (ศรชี้) เลือดเก่าที่คั่งบางส่วนจะสลายกลายเป็นน้ำเลือดได้ชัดเจนขึ้น





ซึ่งผมได้สรุปไว้ตามเอกสารด้านล่างนี้

Post_processing_WW_WL_2013.pdf
