Battery syringe pump

ตอนที่ 2 Battery syringe pump Circuits

วงจรไฟฟ้า การต่อแบตเตอรี่ แบบแพ็ค 8 ก้อน 9.6 โวลต์

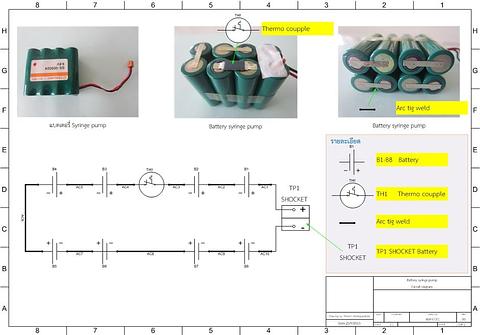

อธิบายภาพ วงจรไฟฟ้า แบตเตอรี่ เครื่อง Syringe pump
การต่อเซลแบตเตอรี่ จำนวน 8 ก้อน ก้อนละ 1.2 โวลต์ ขนาด 1800 มิลลิแอมป์ บางท่านอาจจะอยากถามว่า ทำไมต้อง 1.2 โวลต์ ถ่านโดยทั่วไป 1.5 โวลต์มิใช่หรือ!(เคยใช้กับรีโมท หรือกล้องถ่ายภาพ รถบังคับ วิทยุ ฯลฯ)
อธิบายพอสังเขปครับ ถ่านทั่วไป สำหรับขนาด AA หรือ ขนาด สองเอ ที่ชอบเรียกทั่วไป ที่มีขายตามท้องตลาด ถ่านขนาด 2 A แบบธรรมดา ประจุแรงดัน 1.5 โวลต์ ราคา ประมาณ 6 บาทต่อก้อน , ถ่านALKALINE ตัวอย่าง ยี่ห้อ Panasonic ราคา 20 บาท ,
แต่สำหรับถ่าน *RECHAGEABLE 1.2 โวลต์ ที่จะกล่าวถึงต่อไปนี้ ที่ใช้กับ เครื่อง syringe pump ราคาขึ้นอยู่กับ ปริมาณกระแส เช่น
- 1.2V/1800mAh ราคาต่อก้อน 30 บาท หรือโดยส่วนมากจะขายยกแพ็ค 2 ก้อน 4 ก้อน 10 ก้อน ตัวอย่าง 10 ก้อน 1.2V/1800 Ni-MH ราคา 295 บาท แต่การนำถ่านมาใช้กับเครื่อง syringe pump ต้องได้รับการแพ็ค จำนวน 8 ก้อน ด้วยวิธีการอาร์คไฟฟ้า และต้องติดตั้งอุปกรณ์ป้องกัน Thermo couple มาพร้อม
*RECHAGEABLE 1.2 โวลต์ โดยทั่วไป นำกลับมาชาร์จซ้ำได้ 1,000 ครั้ง

อธิบายการทำงานอุปกรณ์ จากวงจรไฟฟ้า
*B1-B8 หมายถึง แบตเตอรี่ 1.2 โวลต์ จำนวน 8 ก้อน(1.2x8 = 9.6V) ขนาดกระแส 1800mAh ต่อแบบอนุกรม โดยมีอุปกรณ์ เทอร์โมคับเปิ้ลต่ออนุกรม เพื่อป้องกัน การลัดวงจร
*TH1 หมายถึง เทอร์โมคับเปิ้ล ทำหน้าที่ป้องกันการลัดวงจรของเครื่อง การลัดวงจรของเครื่อง จะทำให้อุณหภูมิของแบตเตอรี่สูงขึ้นเมื่อถึงค่าที่เทอร์โมคับเปิลทำงานจะตัดวงจรการเชื่อมต่อ แบตเตอรี่ไม่สามารถจ่ายกระแสไฟฟ้า ให้กับเครื่อง syringe pump กระบวนการทำงานหยุดการทำงาน แบตเตอรี่ไม่ถูกใช้งานอุณหภูมิลดลง
*Ach weld หมายถึงแผ่นโลหะนิกเกิล สำหรับเชื่อมต่อขั้วแบตเตอรี่ โดยวิธีการอาร์คไฟฟ้า
*TP1 SHOCKET หมายถึง Terminal point จุดเชื่อมต่อ โดยการใช้ ช๊อคเก็ต

นึกภาพครับ ถ่าน 8 ก้อนต่ออนุกรมกัน ถ้าก้อนใดก้อนหนึ่งคุณภาพต่ำหรือเสื่อมไปก่อน...ท่านว่าก้อนอื่นๆจะรอดหรือไม่...
แล้วเราจะแน่ใจได้อย่างไรว่าบริษัทผู้ผลิตได้ทำการแพค ถ่าน 8 ก้อนด้วยถ่าน..ใหม่ๆเอี่ยมๆ จริงๆ...!

....ต่อ ตอนที่ 3 ปัจจัยเสื่อม!
