การวิเคราะห์วงจรไฟฟ้ากระแสตรงต้องเข้าใจสมการกฎของโอห์มจึงสามารถจะวิเคระห์สมการหาค่าพารามิเตอร์ต่าง ๆ ออกมาได้ถูกต้อง
ความสัมพันธ์ของกฎของโอห์ม
จากกฎกระแส กฎแรงดัน และกฎความต้านทาน ของโอห์ม ซึ่งสามารถที่จะนำมาเขียนความสัมพันธ์ระหว่างปริมาณทั้ง 4 จำนวน
R เท่ากับ ความต้านทานมีหน่วยเป็นโอห์ม (W)
P เท่ากับ กำลังไฟฟ้ามีหน่วยเป็นวัตต์ (W )
I เท่ากับ กระแสไฟฟ้ามีหน่วยเป็นแอมแปร์ ( A )
E เท่ากับ แรงดันไฟฟ้ามีหน่วยเป็นโวลต์ ( V )

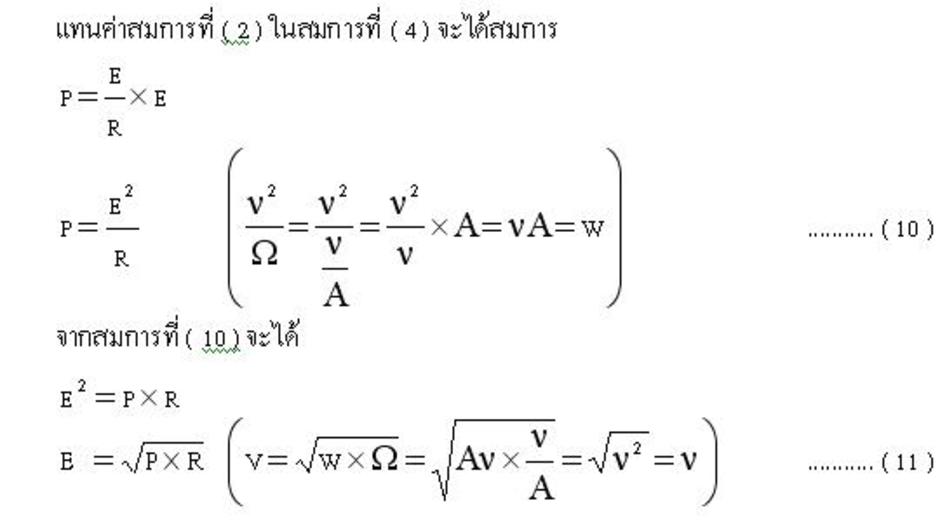

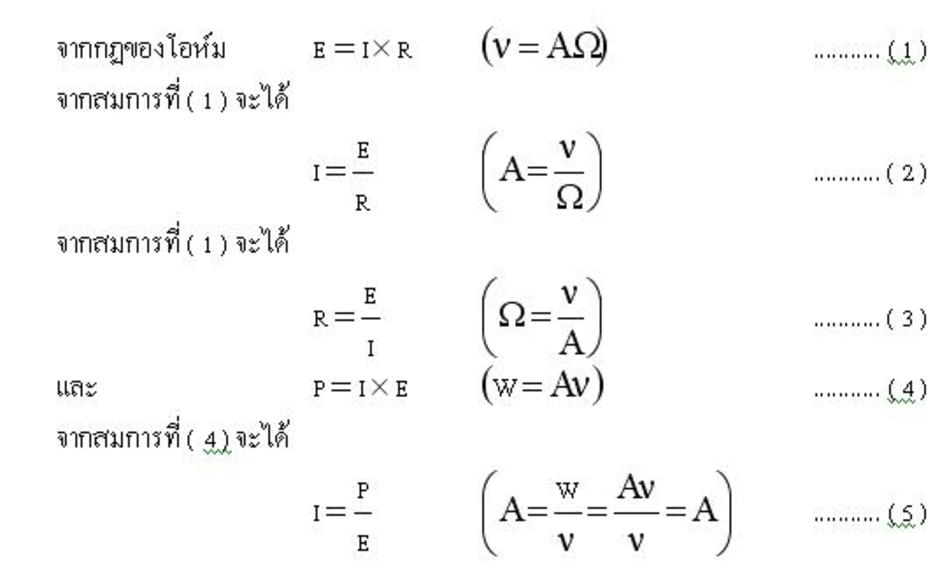

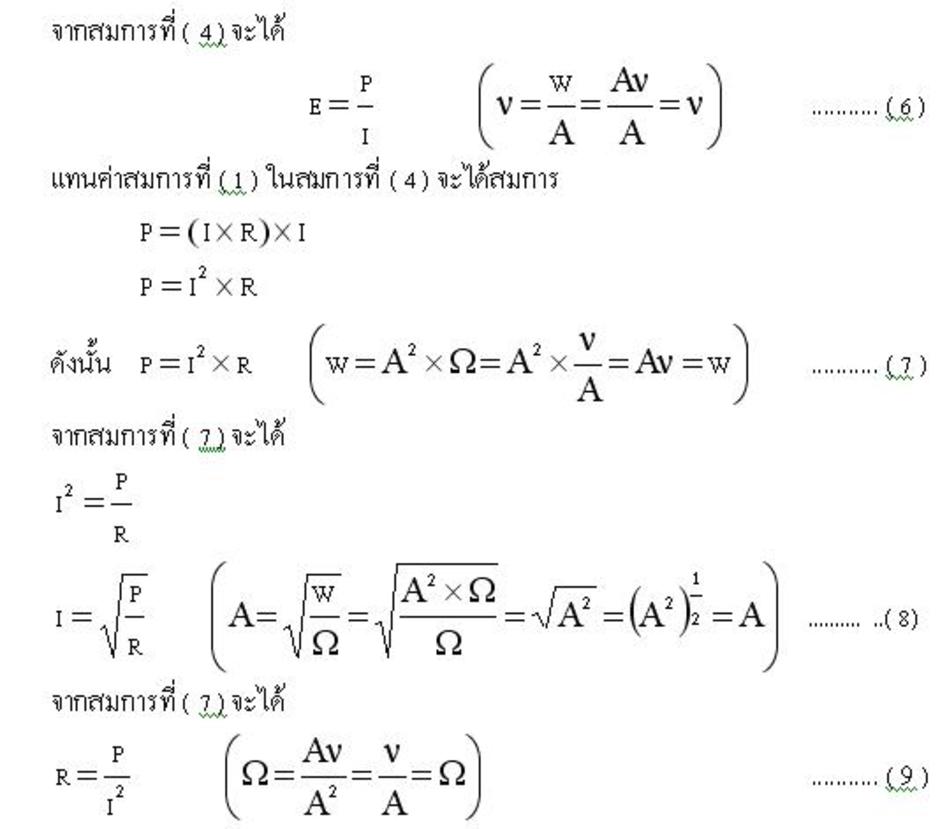

จาก P = I × E และสมการ E = I × R เมื่อแทนค่าแล้วจะได้สมการทั้งหมดรวม 12 สมการดังนี้
แล้วนำมาเขียนสรุปจะได้สมการ ของปริมาณทั้ง 4 ปริมาณในแต่ละปริมาณอย่างละ 3 สมการดังรูป
