จากความเดิมต่อที่แล้วๆ.......
เราคิดกันแล้วว่าเราจะทำโครงงานอะไร ทางด้านปฏิบัติมันคืออะไรนะ..
1.วงจรแปลงไฟจาโซลาเซลล์มาเก็บไว้ในแบตเตอรี่+สวิตส์แสง

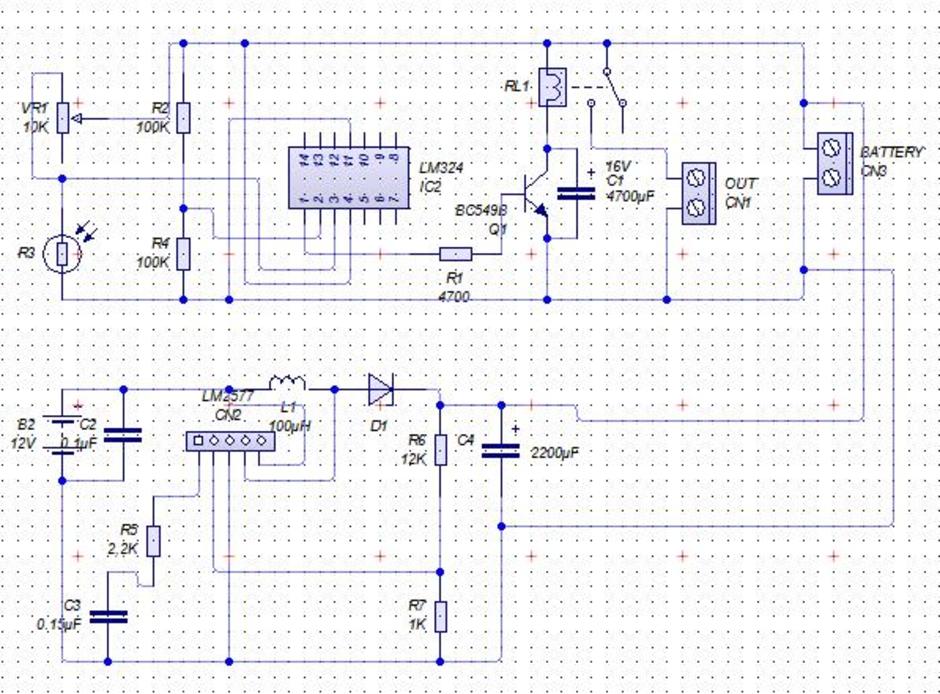

อันนี้คือตัวร่างวงจรของวงจรเก็บไฟฟ้าจากโซล่าเซลล์และแปลงไฟเป็น 16V+ วงจรสวิสต์แสงอัตโนมัติ
อันนี้คือแบบจำลองที่โปรแกรมสร้างขึ้น...
2.วงจรหลอดLED SuperBITE(หลอดLedให้ความสว่างสูง)

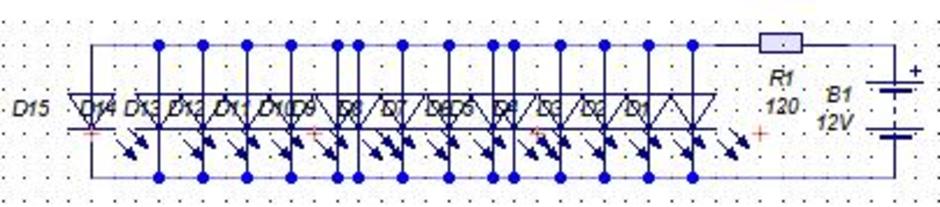

อันนี้คือตัวร่างวงจรของLED SuperBITE
อันนี้คือแบบจำลองของวงจรLED SuperBITE
หลังจากนั้นเราก็ Invert วงจรและนำลายวงจรมากัดแผ่นวงจร......

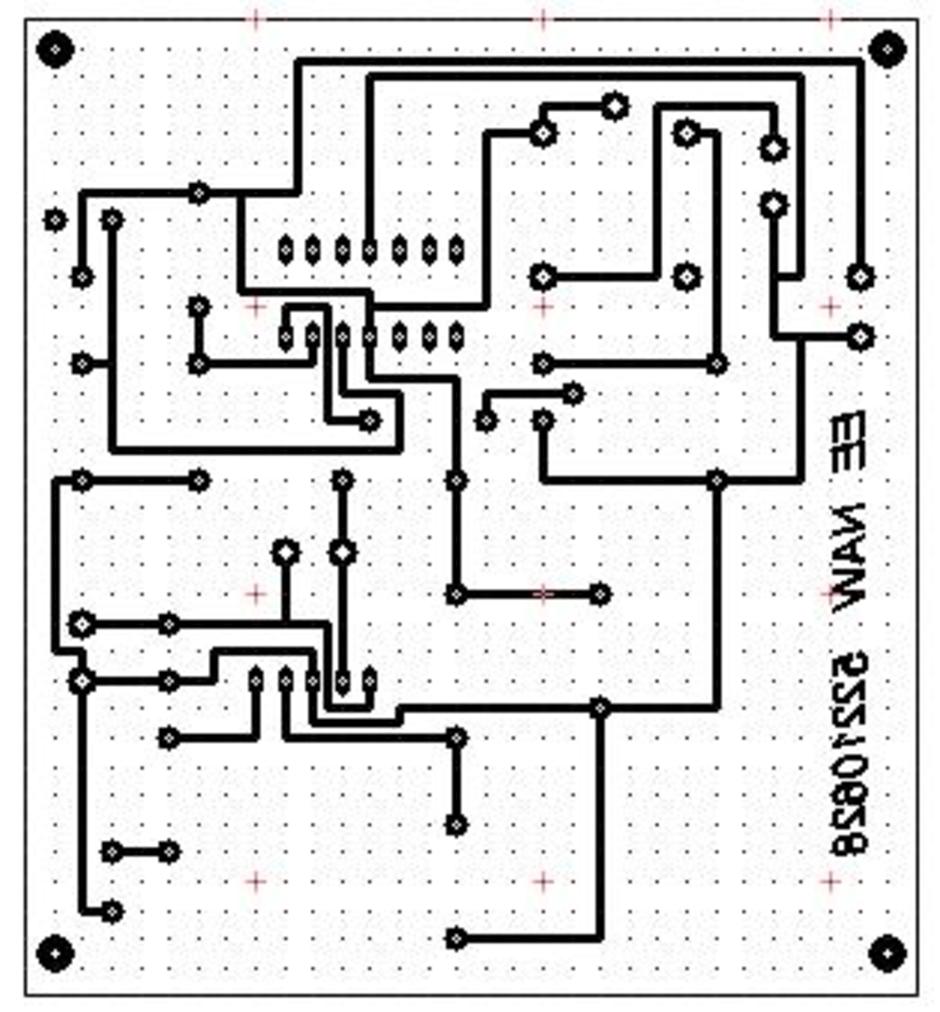

Invert วงจรแปลงไฟจาโซลาเซลล์มาเก็บไว้ในแบตเตอรี่+สวิตส์แสง

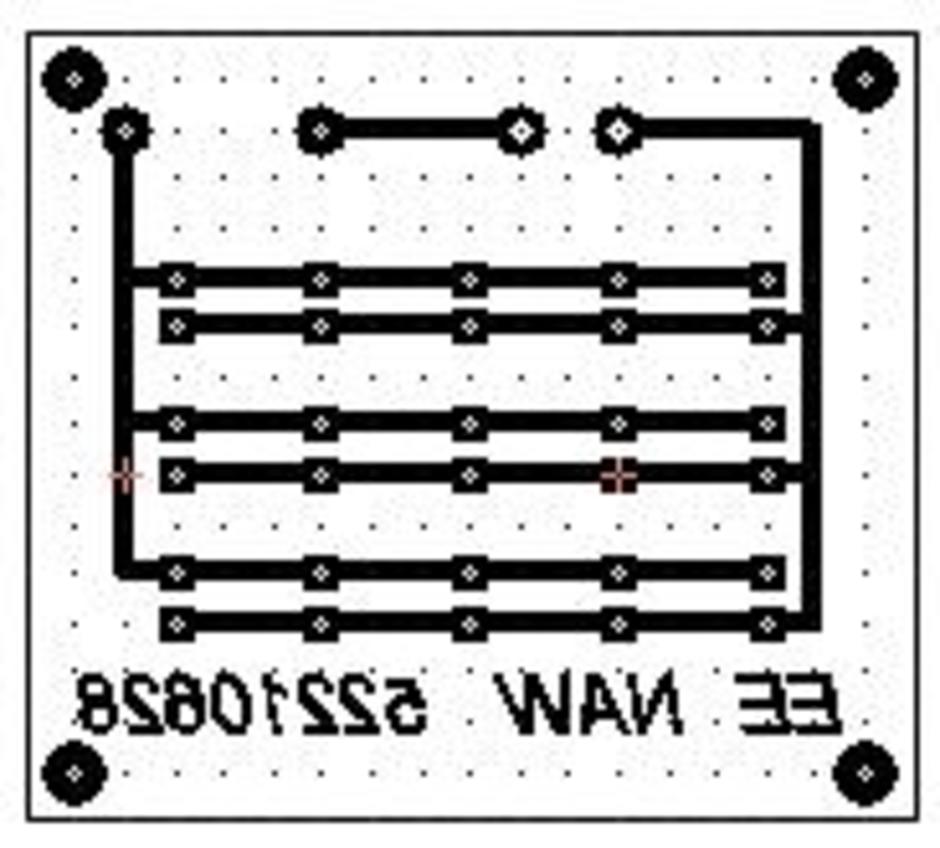

Invert วงจรLED SuperBITE
รายชื่ออุปกรณ์
อุปกรณ์ ชิ้น
rเกือกม้า 10k 1
r 100k 2
IC LM324 1
LM2577 1
R 4.7k 1
R 2.2k 1
R 12k 1
R 1k 1
Diodes 1
BC549B 1
capasistor4700 ไมโคร 16v 1
capasistor2200 ไมโคร 16v 1
capasistor0.01 ไมโคร 1
relay 12v 1
solacell 12v 1
LED DuperByte 15
