เปรียบเทียบระดับสัญญาน Wireless ระหว่าง access point อยู่ในตู้ Rack กับ นอกตู้ Rack

เปรียบเทียบสัญญาน Wireless ระหว่าง access point อยู่ในตู้ Rack กับ นอกตู้ Rack และเปรียบเทียบระหว่าง Firmware เดิมจากโรงงาน และ Firmware dd-wrt

ในการทดสอบในครั้งนี้จะใช้อุปกรณ์ดังนี้
1. อุปกรณ์รับสัญญาณ Wireless คือ Notebook Lenovo Y470 ระบบปฏิบัติการ Windows 7 ใช้ Software inSSIDer เวอร์ชั่น 2.1.1.13
2. อุปกรณ์ส่งสัญญาณ Wireless 2 เครื่อง ดังนี้
Linksys wrt54gl ใช้ Firmware เดิมจากโรงงาน ใช้ชื่อ SSID ว่า "linksys"
Linksys wrt54gl ใช้ Firmware dd-wrt std  โดยปรับความแรงสัญญาน 251    ใช้ชื่อ SSID ว่า "dd-wrt"
3. จะทำการทดสอบ 2 ด้าน คือ ด้านหน้าตู้ Rack เป็นผนังกระจก และด้านข้างของตู้ Rack ทางขวาเป็นผนังโลหะ
4. ระยะทางในการทดสอบ คือ 2 เมตร, 5 เมตร, 10 เมตร, 30 เมตร, 50 เมตร, 100 เมตร
5. สถานที่ทดสอบ คือ สนามรับบี้ฟุตบอลใกล้สนามเปตองหรือเรียกกันว่าสนามบน มหาวิทยาลัยสงขลานครินทร์ วิทยาเขตหาดใหญ่ ซึ่งเป็นสนามโล่ง
6. ในการทดสอบวันค่าความเข้มสัญยาณจากหน่วย RSSI (Received Signal Strength Indication) เป็นการวัดความแรงหรือความเข้มของสัญญาณ โดยทั่วไป RSSI เป็นเทคโนโลยีของเครื่องรับวิทยุ
ปกติผู้ใช้จะไม่สามารถมองเห็นได้ แต่จะสามารถรู้ได้จากเครือข่าย Wireless ของ IEEE 802.11 มีหน่วยเป็น "dB m"



ในการทดสอบในครั้งนี้จะใช้อุปกรณ์ดังนี้

อุปกรณ์รับสัญญาณ Wireless คือ Notebook Lenovo Y470 ระบบปฏิบัติการ Windows 7 ใช้ Software inSSIDer เวอร์ชั่น 2.1.1.13
อุปกรณ์ส่งสัญญาณ Wireless 2 เครื่อง ดังนี้
Linksys wrt54gl ใช้ Firmware เดิมจากโรงงาน ใช้ชื่อ SSID ว่า "linksys"
Linksys wrt54gl ใช้ Firmware dd-wrt std ใช้ชื่อ SSID ว่า "dd-wrt"

จะทำการทดสอบ 2 ด้าน คือ ด้านหน้าตู้ Rack เป็นผนังกระจก และด้านข้างของตู้ Rack ทางขวาเป็นผนังโลหะ
ระยะทางในการทดสอบ คือ 2 เมตร, 5 เมตร, 10 เมตร, 30 เมตร, 50 เมตร, 100 เมตร
สถานที่ทดสอบ คือ สนามรับบี้ฟุตบอลใกล้สนามเปตองหรือเรียกกันว่าสนามบน มหาวิทยาลัยสงขลานครินทร์ วิทยาเขตหาดใหญ่ ซึ่งเป็นสนามโล่ง

ในการทดสอบวันค่าความเข้มสัญยาณจากหน่วย RSSI (Received Signal Strength Indication) เป็นการวัดความแรงหรือความเข้มของสัญญาณ โดยทั่วไป RSSI เป็นเทคโนโลยีของเครื่องรับวิทยุ
ปกติผู้ใช้จะไม่สามารถมองเห็นได้ แต่จะสามารถรู้ได้จากเครือข่าย Wireless ของ IEEE 802.11 มีหน่วยเป็น "dB m"

ได้ผลการทดสอบดังนี้

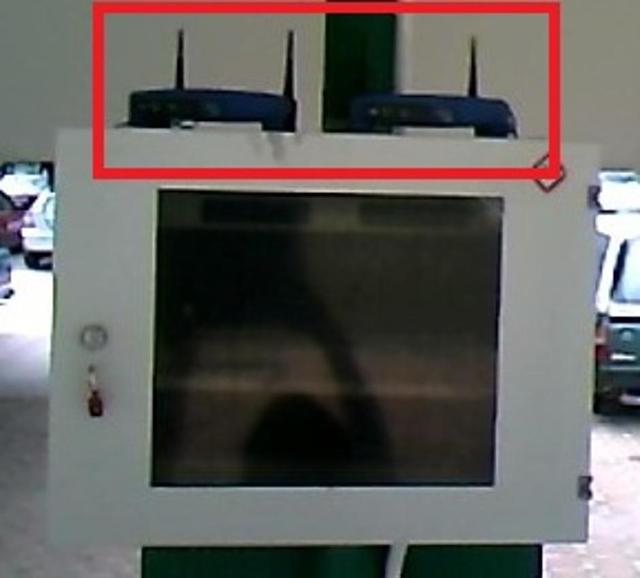

ทำสอบด้านหน้าตู้ Rack โดย Access Point อยู่นอกตู้ Rack

ระยะ 2 เมตร

ระยะ 5 เมตร

ระยะ 10 เมตร

ระยะ 30 เมตร

ระยะ 50 เมตร

ระยะ 100 เมตร

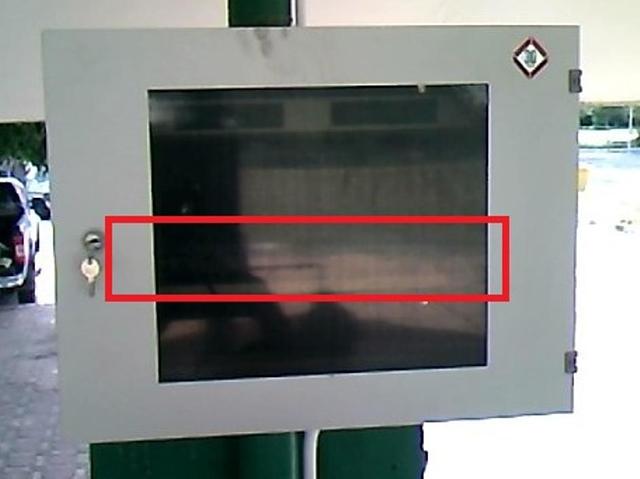

ทำสอบด้านหน้าตู้ Rack โดย Access Point อยู่ในตู้ Rack

ระยะ 2 เมตร

ระยะ 5 เมตร

ระยะ 10 เมตร

ระยะ 30 เมตร

ระยะ 50 เมตร

ระยะ 100 เมตร





ทำการทดสอบด้านข้าง ตู้ Rack โดย Access Point อยู่นอกตู้ Rack

ระยะ 2 เมตร


ระยะ 5 เมตร

ระยะ 10 เมตร


ระยะ 30 เมตร

ระยะ 50 เมตร

ระยะ 100 เมตร

ทำการทดสแบด้านข้างตู้ Rack โดย Access Point อยู่ในตู้ Rack

ระยะ 2 เมตร


ระยะ 5 เมตร


ระยะ 10 เมตร

ระยะ 30 เมตร


ระยะ 50 เมตร


ระยะ 100 เมตร

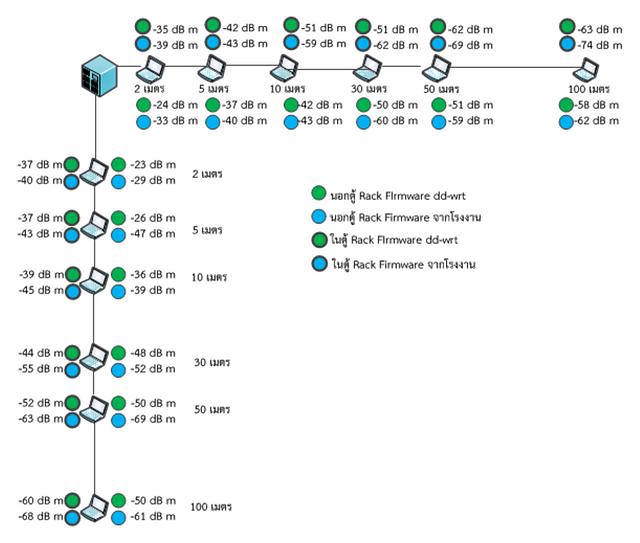

สรุปผลการทดสอบจะเห็นจากภาพโดยรวมดังนี้



      ทั้งนี้ระดับความแรงของสัญญานขึ้นอยู่กับสภาพแวดล้อมด้วยครับ หากต้องการติดตั้งอุปกรณ์ในรูปแบบใด ในตู้ Rack หรือนอกตู้ Rack ดี จะให้ Firmware ใดดี Firmwareจากโรงงานเลย หรือ Firmware dd-wrt ดี
Firmware จากโรงงานของ linksys wrt54gl ไม่สามารถเพิ่มความแรงของสัญญานได้ เมื่อเปรียบเทียบ ระหว่าง  Firmware เดิมจากโรงงาน กับ Firmware dd-wrt โดยที่  Firmware dd-wrt เป็นค่า ดีฟอล์ คือ ระดับสัญญาณที่ 71 ระยะ 1 เมตรนอกตู้ Race ได้ผลดังนี้
