สัญลักษณ์ในการเขียนแผนภาพกระแสข้อมูล

แผนภาพกระแสข้อมูล (Data Flow Diagram : DFD) หรือเรียกอีอย่างหนึ่งว่า แผนภาพการไหลของข้อมูล เป็นเครื่องมือที่ใชเ้พื่อแสดงการไหลของข้อมูลและการประมวลผลต่างๆในระบบ สัมพันธ์กับแหล่งข้อมูลที่ใช้

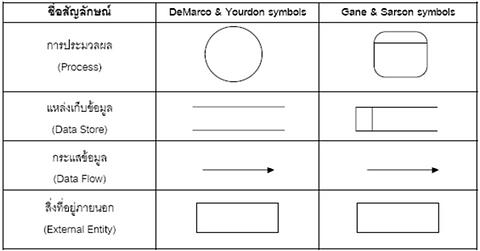

สัญลักษณ์ที่ใช้ในการเขียนแผนภาพกระแสข้อมูล ประกอบด้วย 4 สัญลักษณ์ด้วยกัน คือ

1.สัญลักษณ์การประมวลผล (Process Symbol) เป็นการเปลี่ยนแปลงข้อมูลจากรูปแบบหนึ่่ง (Input)

ไปเป็นอีกรูปแบบหนึ่ง (Output)

2.สัญลักษณ์กระแสข้อมูล (Data Flow Symbol) เป็นเส้นทางในการไหลของข้อมูลจากส่วนหนึ่่งไปยังอีกส่วนหนึ่่งของระบบ

สารสนเทศ โดยจะมีลูกศรแสดงถึงการไหลจากปลายลูกศรไปยังหัวลูกศร

3.สัญลักษณ์แหล่งเก็บข้อมูล (Data Store Symbol) เป็นส่วนที่ใช้แทนชื่อแฟ้มข้อมูลที่เก็็บข้อมูล เพราะมีการประมวลผลหลายแบบที่จะต้องมีการเก็บข้อมูลไว้เพื่อที่จะได้นำไปใช้ภายหลัง ซึ่งแหล่งเก็บข้อมูลจะต้องมีทั้งข้อมูลเข้าและข้อมูลออก

4.สัญลักษณ์สิ่งที่อยู่ภายนอก (External Entity Symbol) เป็นส่วนที่ใช้แทนคน แผนกภายในองค์กร และแผนกภายนอกองค์กร หรือระบบสารสนเทศอื่นที่เป็นส่วนที่จะให้ข้อมูลหรือรับข้อมูล
