บันทึกการเรียนรู้ เรื่องกฎของโอห์ม

กฎของโอห์ม

          ในวงจรไฟฟ้ากระแสตรงกฎของโอห์มมักจะนำมาใช้อยู่บ่อยๆ เพราะกฎนี้บอกถึงความสัมพันธ์ระหว่าง  แรงดันไฟฟ้า กระแสไฟฟ้าและความต้านทาน ความสัมพันธ์นี้ค้นพบโดยนักวิทยาศาสตร์ ชื่อ ยอร์จ ไซมอน โอห์ม (George  Simon  Ohm) ซึ่งชื่อของเขาได้รับเกียรติเป็นชื่อหน่วยของความต้านทาน
           กฎของโอห์มกล่าวว่า  กระแสไฟฟ้าที่ไหลในวงจรแปรผันโดยตรงกับแรงดันที่ป้อนและแปรผกผันกับความต้านทานของวงจร

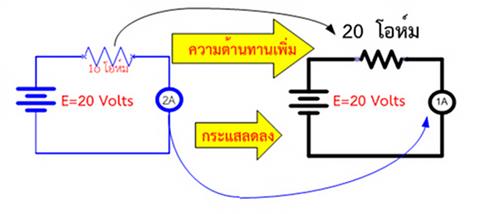

          จากรูป  ถ้าหากกำหนดให้แรงดันที่ป้อนให้กับวงจรและความต้านทานในวงจรเพิ่มขึ้น กระแสในวงจรก็จะลดลงหรือกล่าวได้อีกนัยหนึ่งว่า ถ้าลดความต้านทานลงกระแสที่ไหลในวงจรจะเพิ่มขึ้น นี่คือความหมายที่ว่า กระแสที่ไหลในวงจรแปรผกผันกับความต้านทานของวงจร

ความสัมพันธ์ระหว่างแรงดันคร่อมกับกระแสที่ไหลในตัวต้านทาน

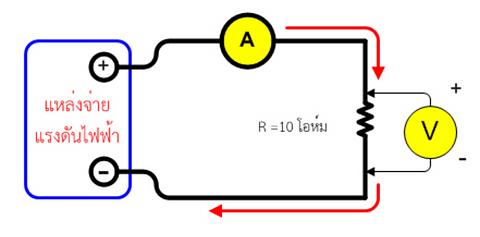

          การหาความสัมพันธ์ระหว่างแรงดันและกระแสในวงจรอย่างง่ายทำได้โดย ทำการทดลองในรูป  โดยมีตัวต้านทานค่าคงที่ ค่าหนึ่งใช้แอมมิเตอร์ต่ออนุกรมกับวงจรเพื่อวัดกระแสที่ไหลผ่านตัวต้านทานและต่อโวลท์มิเตอร์คร่อมตัวต้านทานเพื่อวัดแรงดัน ผลที่ได้จะบันทึกลงในกราฟในรูป  ซึ่งแรงดันตกคร่อมเป็นแกนนอน และกระแสเป็นแกนตั้ง



หากตัวต้านทานมีค่าความต้านทาน 10 โอห์ม จากการทดลองพบว่าแรงดันที่ตกคร่อมตัวต้านทานเพิ่มขึ้น



จากความสัมพันธ์ที่เป็นเชิงเส้นระหว่างแรงดันและกระแสสามารถนำมาเขียนเป็นสมการง่ายๆได้ดังนี้

                     แรงดัน (โวลท์) = กระแส (แอมป์) X  ความต้านทาน(โอห์ม)  หรือ  E = I x R

ในสมการนี้เพียงแต่เรารู้ค่า 2 ค่าเท่านั้นเราจะสามารถหาค่าที่สามได้ เช่น ถ้ารู้กระแสและความต้านทาน ต้องการหาค่าแรงดันให้ใช้สูตร
                                                                        E = I x R
