เครื่องเอกซเรย์มีแหล่งกำเนิดไฟฟ้าอยู่หลายประเภท แต่ละประเภทก็มีข้อเด่น ข้อด้อยที่แตกต่างกัน

สวัสดีครับ

วันนี้ของนำเสนอภาพกิจกรรมที่ทางหลักสูตรรังสีเทคนิค มหาวิทยาลัยขอนแก่น จัดให้กับนักศึกษา คือ การลงมือปฎิบัติการตรวจสอบแหล่งกำเนิดของเครื่องเอกซเรย์ทั่วไป โดยวิธีการตรวจแบบทางอ้อม

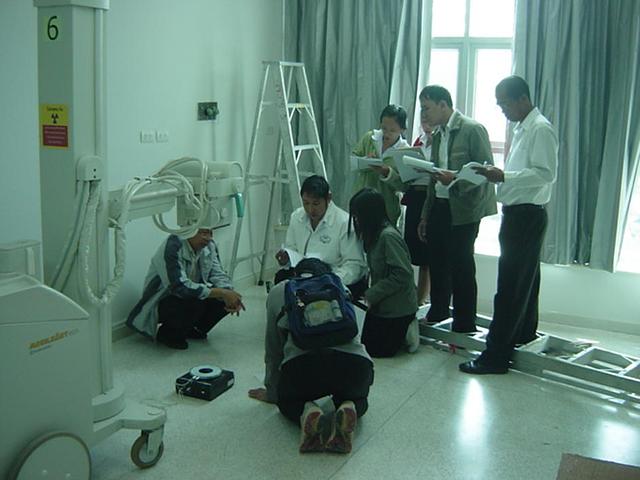

วันนี้พวกเราไปฝึกปฎิบัติที่ตึกใหม่ อาคาร สว.2 ชั้น 2 ห้องเอกซเรย์บางส่วนยังไม่เรียบร้อยดี ทำให้ดูบรรยายกาศการเรียนการสอนและการปฎิบัติแปลกๆไป แต่ทุกคน... ก็ตั้งใจ ไปไหน ไปด้วยกัน

กลุ่มนี้ ผศ.ดร.บรรจง เขื่อนแก้ว ให้คำแนะนำการใช้เครื่องมือให้นักศึกษาทราบ

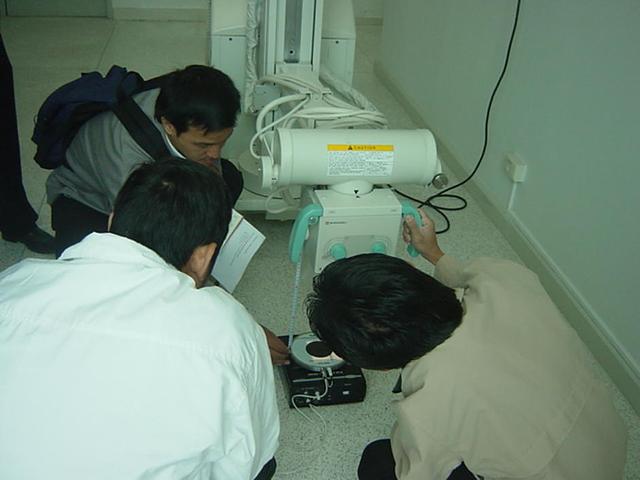

เมื่อเข้าใจ... นักศึกษาก็ลงมือทำ

การตรวจสอบว่า... เครื่องเอกซเรย์ที่ใช้งานอยู่ว่ามีแหล่งกำเนิดไฟฟ้าเป็นอย่างไร? สามารถตรวจสอบได้ คือ

การตรวจสอบโดยตรง

1.ดูจากรายละเอียดที่ระบุไว้ในคุณสมบัติของเครื่องตามที่บริษัทผู้ผลิตหรือผู้จำหน่ายแจ้งไว้

2.ตรวจโดยตรงผ่านแหล่งกำเนิดไฟฟ้า โดยวิธีการวัดกระแส (วิธีนี้มีความเสี่ยง ดังนั้นหากต้องปฏิบัติด้วยวิธีการนี้ ต้องเป็นผู้ชำนาณทางไฟฟ้า)

การตรวจสอบทางอ้อม

ตรวจด้วยเครื่องวัดทางอ้อม เครื่องมือชนิดหนึ่งที่ทางภาควิชารังสีวิทยามีใช้ คือ RMI 242 Ionization chamber





วัตถุประสงค์ของการทดลองนี้ คือ

1.ต้องการให้นักศึกษาทราบวิธีการใช้งานของเครื่อง RMI 242

2.ต้องการแสดงให้นักศึกษาได้ทราบวิธีการตรวจสอบแหล่งกำเนิดไฟฟ้าของเครื่องเอกซเรย์ชนิดต่างๆ ด้วยการใช้เครื่อง RMI 242

การทดลอง... เมื่อรังสีเอกซ์กระทบหัววัดรังสีของเครื่อง RMI 242 เครื่องมือนี้จะแปลงรังสีที่ตกกระทบให้เป็นสัญญาไฟฟ้า เข้าสู่ระบบประมวลผลแล้วแปลงเป็นข้อมูลออกมา

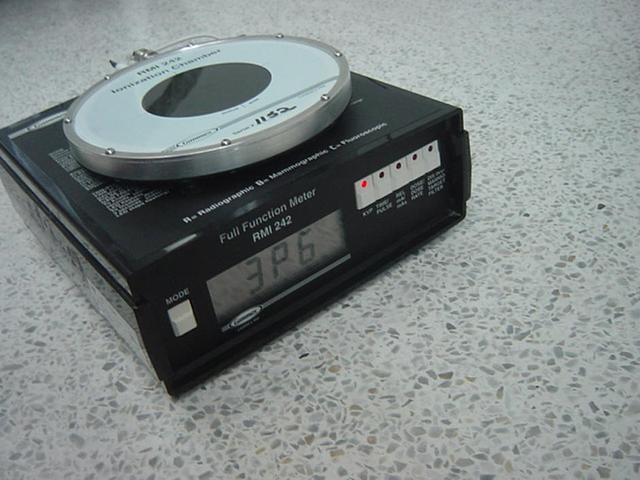

ในภาพแสดงเครื่องเอกซเรย์ที่มีแหล่งไฟฟ้า ชนิด 3 phase 6 pulse

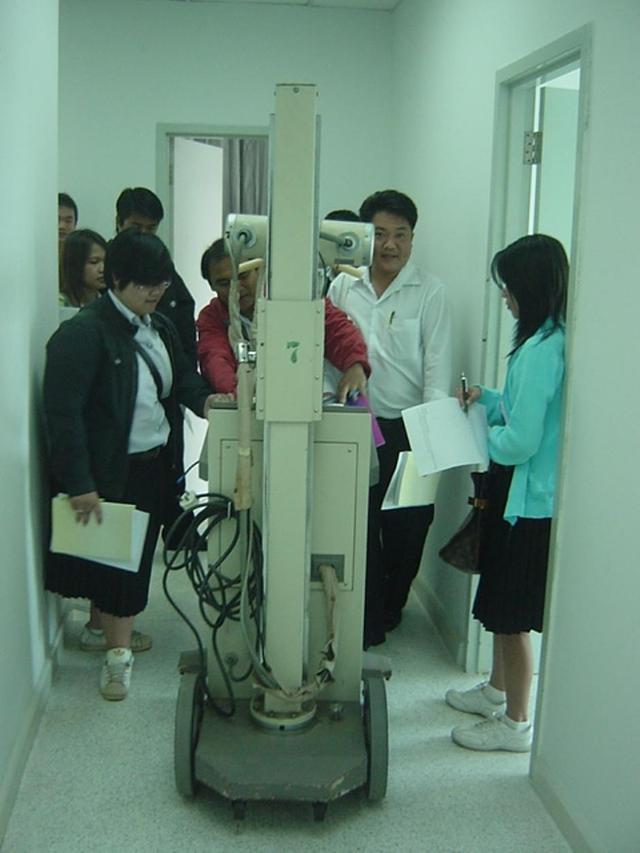

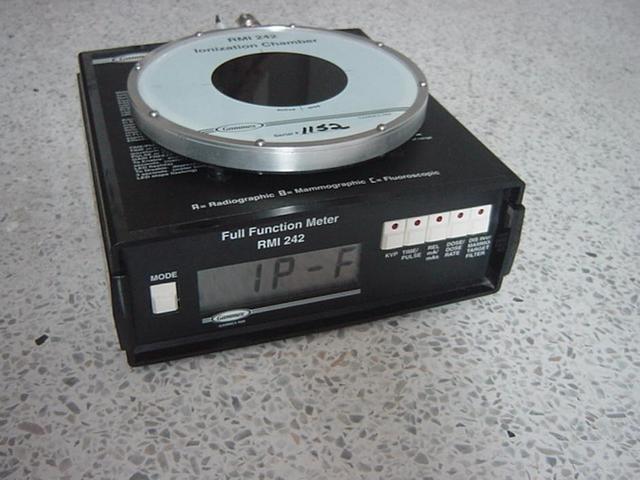

ส่วนเครื่องนี้มีแหล่งไฟฟ้า ชนิด 1 phase ชนิด Full wave

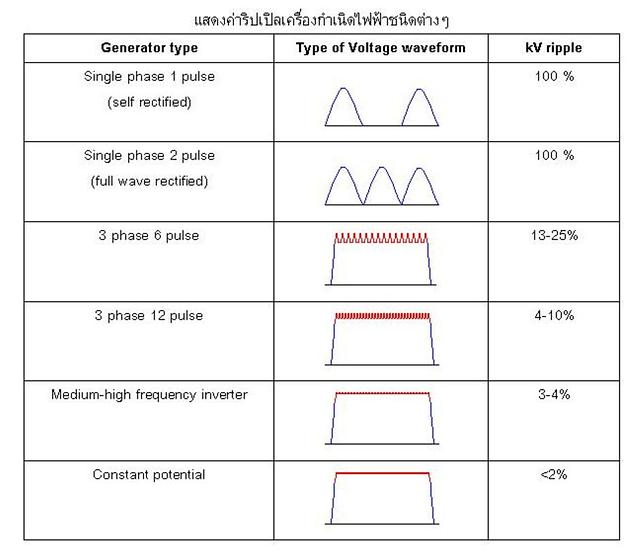

แหล่งกำเนิดไฟฟ้าของเครื่องเอกซเรย์ที่แตกต่างกันจะทำให้ ระลอกไฟฟ้า (Ripple current) แตกต่างกัน

ระลอกไฟฟ้า เป็นค่าความแตกต่างของความต่างศักย์หรือกระแสที่มีค่าสูงที่สุด (Vmax) กับค่าที่น้อยที่สุด (Vmin) ที่เกิดขึ้นในไฟฟ้ากระแสสลับ



คุณภาพของลำรังสีจากเครื่องเอกซเรย์ที่มีระลอกไฟฟ้าต่ำจะดีกว่าเครื่องเอกซเรย์ที่มีระลอกไฟฟ้าสูง



สรุป : เครื่องเอกซเรย์แต่ละชนิดจะมีแหล่งกำเนิดไฟฟ้าแตกต่างกัน และมีวิธีการตรวจวัดได้หลายวิธี

ทฤษฎีกับปฎิบัติ หากจัดลำดับให้ดี จะทำให้เกิดความเชื่อมโยง นำไปสู่ความรู้ ความเข้า (จะยิ่งดีมากขึ้น ถ้าผู้ให้กับผู้รับตั้งใจ ใส่ใจ)



การเรียนรู้ การดำเนินชีวิตมีหลายแนวทาง หลายวิธี และมีความแตกต่างกันในแต่ละบุคคล



การแลกเปลี่ยนเรียนรู้กับคนอื่นๆ ช่วยให้เกิดการพัฒนาของคน
