ภาพที่เห็นคือ อะไร มีความสำคัญอย่างไร ใช้งานอย่างไร รังสีเทคนิคทราบหรือไม่?

สวัสดีครับ

วันนี้ขอนำภาพมาทดสอบ 2 ภาพ นักศึกษา นักรังสีเทคนิคและผู้สนใจเกี่ยวกับอุปกรณ์ของเครื่องเอกซเรย์ เป็นภาพที่ผมไว้ระหว่างการปฏิบัติการ สาธิตและเรียนรู้เรื่องเครื่องมือสร้างภาพทางรังสีวินิจฉัย เครื่องมือนี้เป็นชิ้นส่วนที่ผมถอดออกมาจากเครื่องเอกซเรย์ของ ภาควิชารังสีวิทยา คณะแพทยศาสตร์ มหาวิทยาลัยขอนแก่น

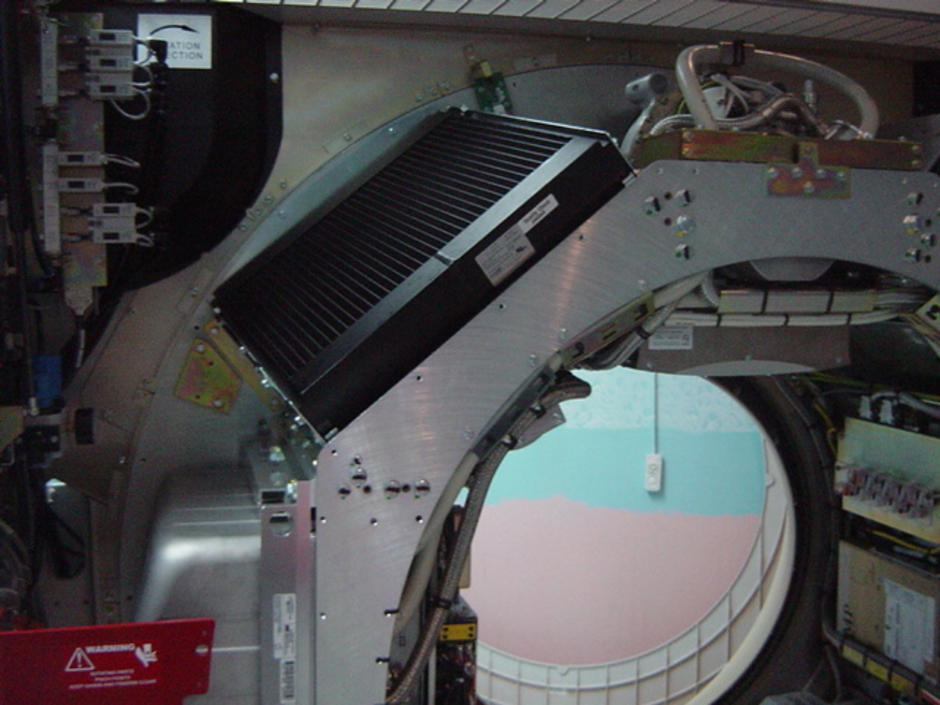

คำถาม ภาพที่เห็น (สีดำสี่เหลี่ยมจัตุรัส) คือ

เป็นส่วนประกอบใด?

ทำหน้าอะไร?

เป็นส่วนประกอบของเครื่องเอกซเรย์ชนิดใด?

ลาก Cursor ผ่านข้อความเพื่อดูเฉลยด้านล่าง

เฉลย : ส่วนหนึ่งของระบายความร้อนของหลอดเอกซเรย์คอมพิวเตอร์ ที่มีลักษณะคล้ายหม้อน้ำในรถยนต์ ที่สำหรับเครื่องเอกซเรย์คอมพิวเตอร์นี้ ใช้น้ำมัน ทำหน้าที่ในการช่วยระบายความร้อนออกจากหลอดเอกซเรย์ ความร้อนที่เกิดขึ้นในหลอดเอกซเรย์จะสูงมาก โดยเฉพาะเครื่องเอกซเรย์ชนิด Multislice CT ที่มีการฉายรังสีอย่างต่อเนื่อง ดังนั้นหลอดเอกซเรย์คอมพิวเตอร์ต้องทนความร้อนได้สูง และระบายความร้อนได้รวดเร็ว

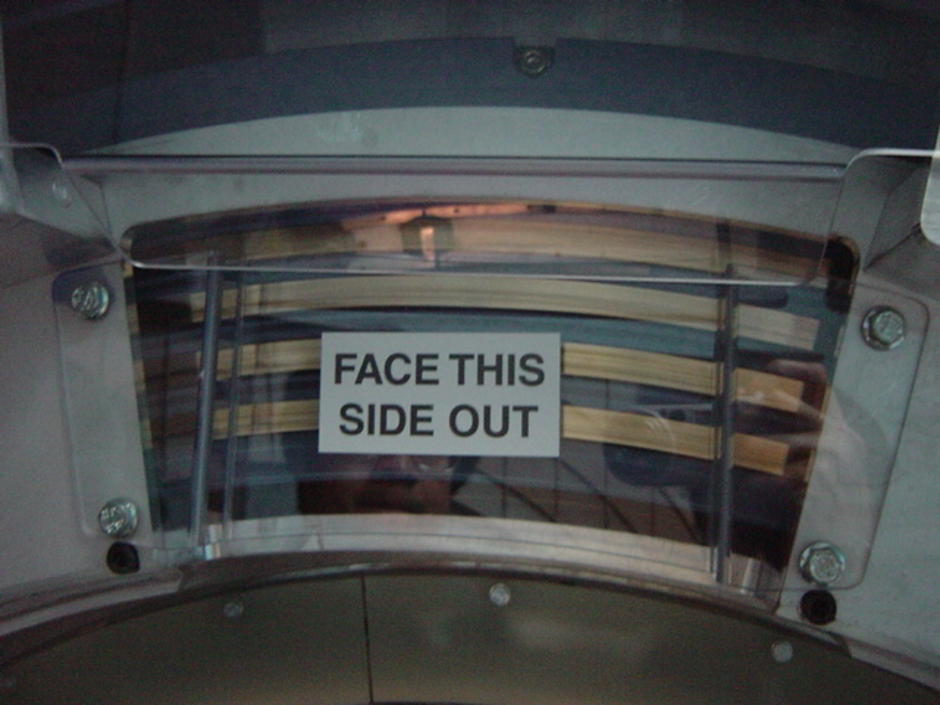

ภาพที่ 2

คำถาม ให้ดูบริเวณ เส้นทองแดง 3 เส้น ว่า คือ

เป็นส่วนประกอบอะไร?

ทำหน้าที่อะไร?

อยู่ในเครื่องสร้างภาพใด?

เฉลย : บางส่วนของวงแหวน Slip ring ที่เป็นเทคโนโลยีหนึ่งของเครื่องเอกซเรย์คอมพิวเตอร์ ชนิด Spiral CT หรือ Multislice CT ซึ่งเป็นวงแหวนที่ทำด้วยตัวนำไฟฟ้าทำหน้าที่นำกระแสไฟฟ้าสู่หลอดเอกซเรย์ หัววัดเอกซเรย์และอุปกรณ์อื่นๆ ได้อย่างต่อเนื่อง รวมถึงการทำให้มีการเคลื่อนที่ในแนววงกลมหรือหมุนรอบตัวผู้ป่วย โดยไม่ต้องเสียเวลาหยุด เพื่อเริ่มต้นใหม่เหมือน เอกซเรย์คอมพิวเตอร์รุ่นที่ใช้สายไฟฟ้าแรงสูงต่อเชื่อมกับหลอดเอกซเรย์





ทบทวน ฝึกฝน พัฒนา

ภาพทั้งสองที่นำเสนอ เป็นภาพที่ได้ระหว่างการติดตั้งเครื่องเอกซเรย์คอมพิวเตอร์ 128 สไลด์ ที่ภาควิชารังสีวิทยา คณะแพทย์ ม.ขอนแก่น
