เทคโนโลยีของฮาร์ดดิส

1.  Type of harddisk (ชนิดของฮาร์ดดิส)

     ฮาร์ดดิสเท่าที่ทราบขณะนี้มี  2  แบบ

     1.1  ฮาร์ดดิสแบบ  IDE (Integrated Drive Electronics)

           เป็นเทคโนโลยีการติดต่อกับอุปกรณ์ชนิดหนึ่งซึ่งนิยมใช้ในการเชื่อมต่อ hard disks, CD-ROMและ Tape drive เข้ากับเครื่องคอมพิวเตอร์  เนื่องจากความสามารถในการเชื่อมต่อและส่งข้อมูลเพิ่มสูงขึ้น  ระบบควบคุมการทำงานถูกสร้างขึ้นภายใน drive เอง และใช้วงจรง่าย ๆ ของเครื่องคอมพิวเตอร์ ในการเชื่อมต่อ ในอดีต IDE drive เชื่อมต่อกับเครื่องคอมพิวเตอร์ โดยใช้ IDE host adapter card แต่ปัจจุบันได้มีการสร้าง Enhanced IDE 2 (EIDE) จำนวน 2 ช่องขึ้นบน motherboard และแต่ละช่องยังสามารถต่อกับอุปกรณ์ 2 ชิ้นโดยผ่าน 40-pin ribbon cable ซึ่งส่วนนี้นั้นจะอยู่รวมกับชิปเซ็ทในส่วนของ South Bridge

           IDE interface (การติดต่อแบบ IDE) รู้จักกันในนาม ATA (AT attachment) specification แต่ละแบบยังมีลักษณะเฉพาะตัวของมันเอง เช่น

  • ATAPI (ATA Packet Interface) เป็น IDE ที่ใช้กับ CD-ROMs และ tape drives
  • ATA-2 (Fast ATA) มีอัตราการส่งผ่านข้อมูลที่เร็วขึ้น ใช้ใน Enhanced IDE
  • ATA-3 มีความสามารถในการรายงานปัญหาบางประการได้
  • ATA-4 ดูได้จากจะมีคำว่า "Ultra" หรือมีการใส่อัตราการส่งผ่านข้อมูลลงไปในชื่อ เช่น Ultra ATA, Ultra DMA, UDMA, ATA-33, DMA-33, Ultra ATA-33 และ Ultra DMA-33

ความสามารถในการส่งข้อมูลของ Interface แบบต่าง ๆ

IDE Drive Type PIO Mode Transfer rate  MBytes/sec DMA Mode Transfer rate  MBytes/sec
ATA        0       3.3       0      4.2
ATA        1       5.2
ATA 2       8.3
ATA-2, 3   3      11.1       1     13.3
ATA-2, 3   4      16.6       2     16.6
ATA-4 (ATA-33)                    2     33.3
ATA-5                             0     16.6
ATA-5                             1     25.0
ATA-5 (ATA-33)                    2     33.3
ATA-5                             3     44.4
ATA-5 (ATA-66)      4     66.6
ATA-6 (ATA-100)       100.0

    EIDE (Enhanced IDE)

          คือ IDE interface ที่มีทั้ง ATA-2 และ ATAPI support โดย ATA-2 (Fast ATA) ทำให้อัตราการส่งผ่านข้อมูลเร็วขึ้น และสามารถต่อได้หลายช่อง โดยแต่ละการเชื่อมต่อจะต่อได้กับอุปกรณ์ 2 ชิ้น ส่วน ATAPI ทำให้ใช้กับอุปกรณ์ non-hard disk เช่น CD-ROM และ tape drives ได้  นอกจากนั้นยังสามารถตั้งค่าใน BIOS  เพื่อจะใช้กับ hard disks ที่หน่วยความจำมากกว่า 504MB ได้อีกด้วย เครื่อง PC ได้เริ่มใช้ EIDE interfaces และ motherboard ส่วนใหญ่มี primary และ secondary channel เพื่อต่อกับอุปกรณ์ได้ทั้งหมด 4 ชิ้น โดยใช้เป็น Master และ Slave

     1.2  ฮาร์ดดิสแบบ SCSI (Small Computer System Interface)

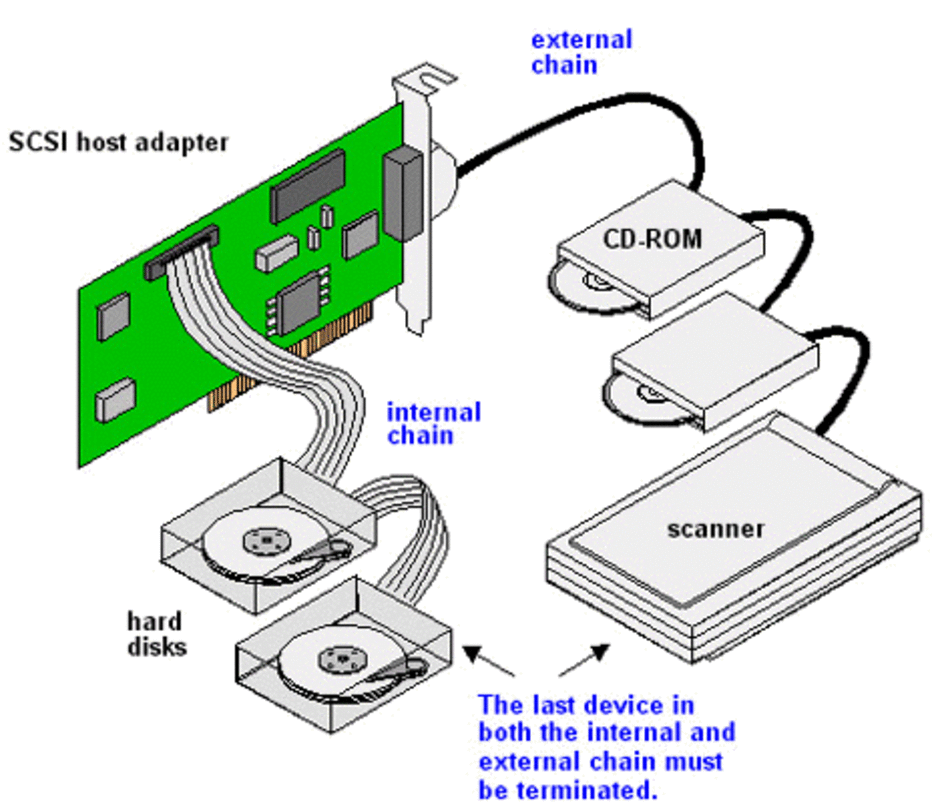

            เป็น hardware interface ชนิดหนึ่งที่สามารถต่อกับอุปกรณ์ได้ 7-15 ชิ้น โดยใช้ expansion board เพียงตัวเดียวต่อเข้ากับเครื่องคอมพิวเตอร์ เรียก expansion board นั้นว่า "SCSI host adapter" หรือ "SCSI controller"  อุปกรณ์ที่ต่อด้วย SCSI สามารถเชื่อมต่อกันได้ เนื่องจากมันจะมี second port เพื่อจะต่อกับอุปกรณ์ตัวต่อไปได้ นอกจากนั้น SCSI board หนึ่งยังมี 2 controller นั่นคือมันสามารถต่อกับอุปกรณ์อื่นได้ถึง 30 ชิ้น

    SCSI สามารถใช้ได้ทั้งกับ desktop PCs ไปจนถึง mainframes ถึงแม้ว่า desktop PCs มักจะมาพร้อมกับ IDE drives ก็ตาม แต่ข้อดีของ SCSI ใน Desktop PC นั่นคือ สามารถต่อ scanner และ drive อื่นๆ (เช่น CD-Rs, DVD-RAM, Zip drives เป็นต้น) รวมทั้ง hard drives ได้ด้วย SCSI cable chain เพียงตัวเดียว แต่ข้อดีนี้ได้ลดความสำคัญลงไปเนื่องจากปัจจุบันมี interface ชนิดอื่นคือ USB และ FireWire เริ่มเป็นที่นิยมมากขึ้นลักษณะเฉพาะตัวของ SCSI คือ ในกรณีที่ใช้กับ network servers ที่มี hard drives หลายตัวที่สามารถ configured as fault-tolerant RAID clusters ในขณะที่ไดร์ฟใดไดร์ฟหนึ่งเสีย   มันสามารถถอดออกและใส่ตัวใหม่เข้าไปได้โดยไม่สูญเสียข้อมูลเก่าไปแม้ในขณะระบบยังทำงานอยู่ SCSI-based RAID เป็นที่แพร่หลายใน file servers, database servers และ network servers อื่นๆ

    ภายใน Windows 95/98/NT/2000 และ Macintose  สามารถใช้กับ SCSI ได้เลย ส่วน Windows 3.1 และ DOS ต้องทำการ install ก่อนโดยใช้ SCSI driver ที่เหมาะสม
