ทบทวน ทดสอบความรู้ของตนเอง เกี่ยวกับเรื่องทางรังสีเทคนิคจากเครื่องมือที่น้อยคนจะได้เห็นภาพเหล่านี้ ลองคิดดูว่า... ภาพของอะไรเอย?

สวัสดีครับ

วันนี้ขอนำภาพมาให้ชมกัน เพื่อเป็นการทบทวน หรือทดสอบตัวเองของบุคลากรทางรังสีเทคนิคและผู้สนใจ ครับ



ผมมีเฉลยให้ด้วย แต่ก่อนที่จะดูเฉลย ทดลองถามตัวเองว่ารู้อะไรบ้างจากภาพ

ภาพที่เห็น คือ อะไร? อยู่ตรงไหน? ทำหน้าที่อะไร? เป็นส่วนประกอบของเครื่องมืออะไร?















เฉลย  ให้ลาก Cursor ด้านล่างแล้วจะพบข้อความ

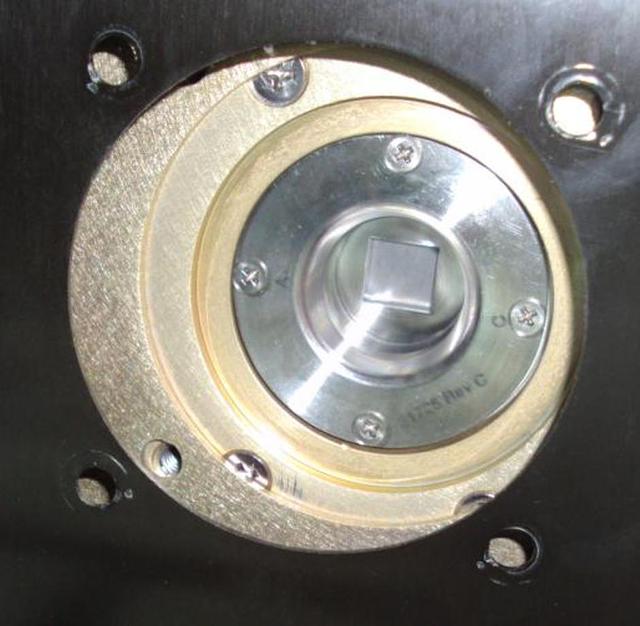

อุปกรณ์นี้ คือ แผ่นกรองรังสีที่อยู่ด้านหน้าของหลอดเอกซเรย์สำหรับการถ่ายเต้านมด้วยรังสีเอกซ์ สารที่นิยมใช้กัน คือ เบอริลเลี่ยม (Berrylium : Be ; Z=4) หนาประมาณ 1 มิลลิเมตร  แผ่นนี้ทำหน้าที่ช่วยกรองรังสีเอกซ์พลังงานต่ำออกไป ช่วยลดปริมาณรังสีที่ไม่จำเป็นออกไป ทำให้ผู้รับบริการไม่ได้รับรังสีเกินความจำเป็น

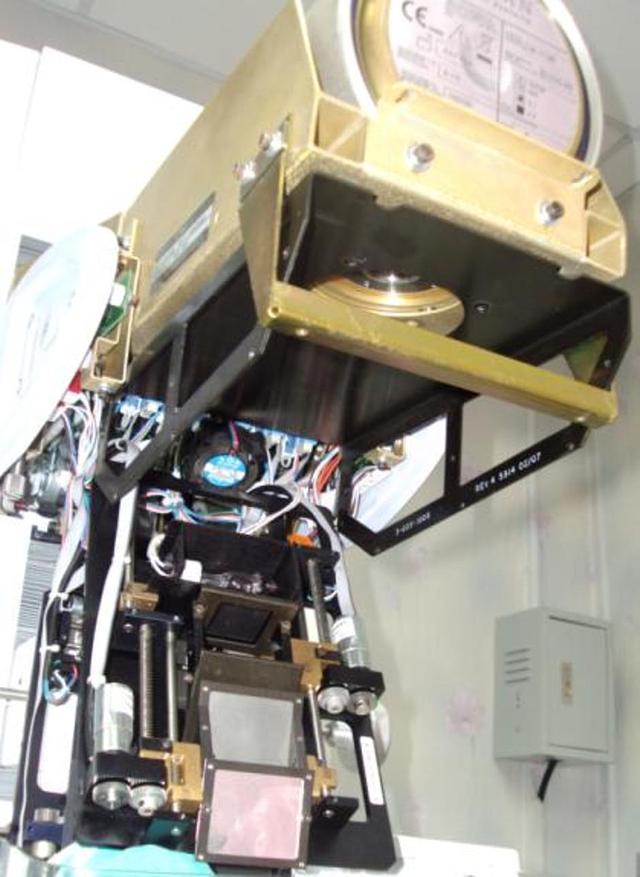

ภาพของเครื่องเอกซเรย์เต้านม ที่ถอดอุปกรณ์บางส่วนออกไป เพื่อให้เห็นส่วนประกอบอื่นๆที่ชัดเจน เช่น กระจกที่ใช้สะท้อนแสงไฟ สำหรับการควบคุมลำรังสี

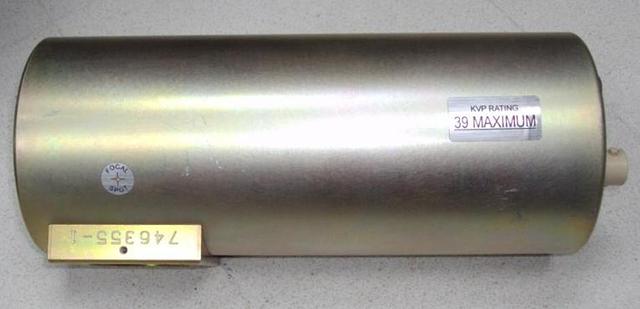

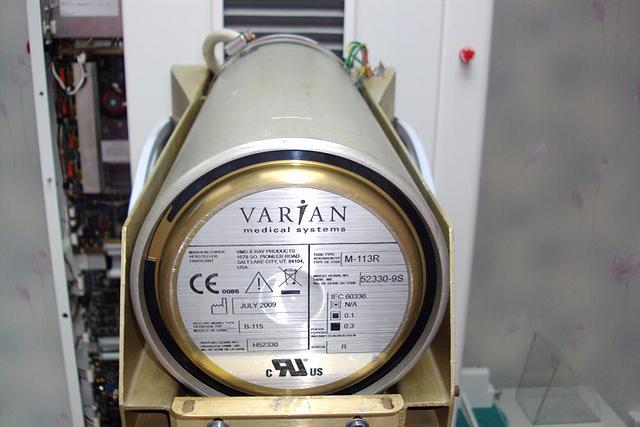

หลอดเอกซเรย์เต้านมที่มีลักษณะเป็นทรงกระบอก แสดงขนาดและตำแหน่งจุดโฟกัส
