งานเลื่อย

          งานเลื่อย (Sawing) คือ การใช้เครื่องมือสำหรับตัดโลหะ ที่มีคมเล็กๆคล้ายคมลิ่มเรียงตัวซ้อนกันเป็นแถว ไปตามความยาวของใบเลื่อย เพื่อตัดเฉือนเนื้อวัสดุให้ขาดออกจากกัน และนำไปขึ้นรูปให้เป็นผลิตภัณฑ์ต่อไป ส่วนประกอบของเลื่อย จะประกอบด้วยส่วนสำคัญ ดังนี้

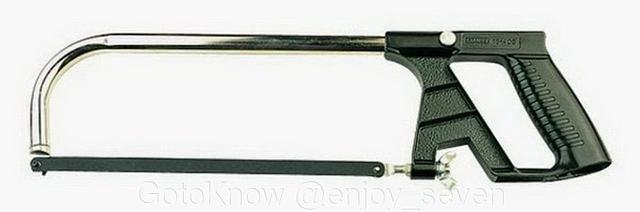

รูปที่ 1 ส่วนประกอบของเลื่อย

• โครงเลื่อย (Frame) มีหน้าที่จับขึงใบเลื่อยให้ตึงและนำพาใบเลื่อยให้เคลื่อนที่ไป-กลับ เพื่อทำการตัดเฉือนวัสดุงาน โครงเลื่อยที่ใช้ในงานอุตสาหกรรมมีอยู่ 2 แบบ คือ

1.โครงเลื่อยแบบปรับได้ เป็นโครงเลื่อยที่ออกแบบให้สามารถปรับขนาดความยาวของโครงเลื่อยให้เหมาะสมกับขนาดความยาวของใบเลื่อย

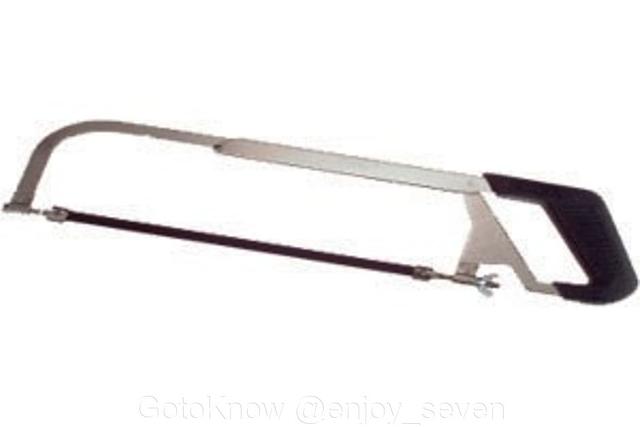

รูปที่ 2 ลักษณะโครงเลื่อยแบบปรับได้

2.โครงเลื่อยแบบตายตัว เป็นโครงเลื่อยที่ออกแบบมาให้มีขนาดตายตัวพอดีกับขนนาดความยาวของใบเลื่อยขนาดใดขนาดหนึ่งโดยเฉพาะ

รูปที่ 3 โครงเลื่อยแบบตายตัว

ใบเลื่อย (Blade) เป็นส่วนประกอบสำคัญของเลื่อยมือ ทำหน้าที่ตัดเฉือนวัสดุงาน ใบเลื่อยที่ใช้งานกันอยู่ทั่วไปมี 2 ชนิด คือ ใบเลื่อยเหล็กกล้าคาร์บอนสูง เป็นใบเลื่อยที่มีราคาถูก ฟันเลื่อยจะทื่อง่าย ไม่ค่อยนิยมนำมาใช้งาน และใบเลื่อยเหล็กกล้ารอบสูง ใบเลื่อยชนิดนี้ทำมาจากเหล็กกล้า ผสมทังสเตน ฟันเลื่อยมีความแข็งคมดีมาก ทนความร้อนได้สูง มีอายุการใช้งานได้นาน มีราคาแพง เป็นที่นิยมใช้ทั่วไป นอกจากใบเลื่อยที้งสองชนิดนี้แล้ว ยังมีการนำวัสดุอื่นๆมาใช้ทำ เช่น Molybdenum Alloy Steel, Tungsten  Alloy Steel, Molybdenum High Speed, Tungsten High Speedรูปที่ 4 ลักษณะใบเลื่อย

ฟันเลื่อย เกิดจากการใช้เครื่องจักรกลขึ้นรูปให้เป็นร่องทีชั้นของใบเลื่อย มีลักษณะคล้ายกับลิ่มเรียงซ้อนกันตามความยาวของใบเลื่อย โดยฟันเลื่อยแต่ละฟันจะทำหน้าที่ตัดเฉือนเนื้อวัสดุในลักษณะถากโดยแรงกดและแรงดันจากมือผู้ปฏิบัติงานเลื่อย ความหยาบ ละเอียดของฟันเลื่อยจะถูกกำหนดจำนวนฟันต่อความยาว 1 นิ้ว การเลือกใช้ฟันหยาบหรือละเอียดขึ้นอยู่กับชนิดของวัสดุและลักษณะงาน

การเลือกใช้ใบเลื่อย

 การเลือกใช้ใบเลื่อยมีวิธีการเลือกดังนี้

    1.ชิ้นงานที่มีความกว้างหรือช่วงตัดหนา ให้เลือกใบเลื่อยชนิดฟันหยาบ ส่วนชิ้นงานบางๆให้เลือกใช้ชนิดฟันละเอียด

    2.ชิ้นงานที่เป็นวัสดุอ่อน ให้ใช้ใบเลื่อยชนิดฟันหยาบ

   3.ชิ้นงานที่เป็นวัสดุแข็ง ควรเลือกใช้ใบเลื่อยชนิดฟันละเอียด

การประกอบใบเลื่อย

         การใช้เลื่อยมือ มีความจำเป็นจะต้องทราบถึงวิธีการใส่ใบเลื่อยเข้ากับโครงเลื่อยอย่างถูกต้อง เพราะขนาดของฟันเลื่อยจะต้องเหมาะสมกับวัสดุงาน เมื่อนำใบเลื่อยมาใส่กับโครงเลื่อยแล้วต้องขันให้ตึงพอดีและขนาดความยาวของใบเลื่อย ก็ควรต้องปรับให้พอดีกับครงเลื่อยเช่นเดียวกัน

การใส่ใบเลื่อยเข้ากับโครงเลื่อยควรปฏิบัติดังนี้

1.เลือกใบเลื่อยให้เหมาะสมกับวัสดุงานที่ต้องการตัด

2.ใส่ใบเลื่อยเข้ากับโครงเลื่อย ให้รูทั้งสองใส่เข้าขอเกี่ยวทั้งสองและสังเกตให้ฟันของเลื่อยชี้ไปด้านหน้า

3.ปรับใบเลื่อยให้ตึงด้วยนอตหางปลา โดยหมุนบิดไปกระทั่งใบเลื่อยตึงพอดี

รูปที่ 5 การประกอบใบเลื่อย

การปฏิบัติงานเลื่อย

           การปฏิบัติงานเลื่อยเพื่อตัดชิ้นงานให้มีรูปร่างและขนาดตามความต้องการนั้น ต้องมีเทคนิควิธีการ ควรต้องศึกษาขั้นตอนต่างๆ เพื่อให้สามารถปฏิบัติงานได้อย่างมีประสิทธิภาพ ดังนี้

     1.ก่อนลงมือเลื่อยงานจะต้องทำการร่างแบบหรือขีดหมายแนวเลื่อย

     2.จับยึดชิ้นงานด้วยปากกาจับชิ้นงาน โดยให้แนวที่จะเลื่อยอยู่ในแนวดิ่งและใกล้กับปากของปากกามากที่สุด ถ้าชิ้นงานเป็นแผ่นบางๆ ควรใช้แผ่นไม้ประกบชิ้นงานก่อนทำการเลื่อย

    3.ใช้ตะไบสามเหลี่ยมตะไบเส้นแนวเลื่อย เพื่อบากคลองเลื่อยให้เป็นร่อง เป็นการบังคับไม่ให้เลื่อยลื่นไถลออกจากเส้นร่างแบบ

    4.ออกแรงเบาๆเมื่อเริ่มเคลื่อนใบเลื่อยไปข้างหน้า และตั้งมุมเลื่อยไปข้างหน้ามุมยกขึ้นประมาณ 10 องศา กับแนวระดับ

   5.ใช้ความเร็วในการเลื่อยประมาณ 30-40 ครั้ง/นาที และไม่ต้องออกแรงกดขณะดึงเลื่อยกลับ

   6.เมื่อชิ้นงานใกล้จะขาดจากกัน ให้ลดแรงกดและความเร็วในการเลื่อยลง

   7.เมื่อเลิกการใช้งานเลื่อย ให้คลายนอตหางปลาปรับใบเลื่อยให้หย่อน

การใช้งานและการบำรุงรักษา

1) เมื่อเลื่อยชิ้นงานถึงตรงปลายควรลดแรงกดลง เพื่อไม่ให้ใบเลื่อยหัก

 2) ขณะดึงโครงเลื่อยถอยหลัง ไม่ต้องออกแรงกดและไม่ต้องยกเลื่อยขึ้น

 3) ควรใช้คมตัดให้ฟันทุกฟันได้ทำงานตลอดใบเลื่อย

 4) ใช้ใบเลื่อยให้ถูกต้องกับชนิดของงาน

5) ถ้าเลื่อยวัสดุแข็งควรเลื่อยโดยใช้ช่วงชักช้าๆ

 6) ปรับความตึงของใบเลื่อยให้เหมาะสม จะทำให้อายุงานของใบเลื่อยยาวขึ้น

7) ควรพักการเลื่อยบ้างเพื่อระบายความร้อนออกไป

 8) จับชิ้นงานให้ครองเลื่อยอยู่ใกล้ปากกา ถ้าไม่เช่นนั้นชิ้นงานจะสั่น

9) ควรเก็บเลื่อยแยกออกจากเครื่องมือชนิดอื่นๆ
