ทดสอบความแรงของสัญญาณ Wireless (ไร้สาย)

ในการทดสอบความแรงของสัญญาณ Wifi ที่ได้จากตัวอุปกรณ์ยี่ห้อ Linksys ในที่นี้ใช้อุปกรณ์ Android แทบเลตในการทดสอบ เพื่อให้เห็นความแตกต่างระหว่างการใช้อุปกรณ์เคลื่อนที่ระบบ Android กับ คอมพิวเตอร์โน๊ตบุค ที่ใช้โปรแกรม inSSIDer ในการตรวจสอบสัญญานที่ระยะทางของ  Access  Point  ในการรับความแรงของสัญญาณนั้นจะมีความแตกต่างหรือใกล้เคียงมากน้อยเพียงใด

        -  โดยจะมีการเปรียบเทียบความแรงของสัญญาน เพื่อดูความแตกต่างของความแรงสัญญาณที่ได้จากตัวอุปกรณ์ทั้งทางด้านหน้าของตัว rack ซึ่งเป็นกระจกปิด และด้านข้างของตัว rack ซึ่งเป็นเหล็ก เปรียบเทียบความแรงของสัญญาณระหว่างถูกกั้นกับกระจกและเหล็กมีผลต่อการส่งสัญญาณมากน้อยเพียงใด และยังเปรียบเทียบกันระหว่าง  Firmware ที่แตกต่างกัน ระหว่าง Firmware Linksys ซึ่งเป็นเฟิร์มแว์ที่มาพร้อมกับตัวอุปกรณ์(เฟิร์มแวร์โรงงาน)  และ  firmware dd-wrt ที่ได้รับความนิยมมากในอันดับต้นๆ ดังนี้

-  เริ่มต้นโดยตั้งอุปกรณ์  Access Point  ให้ใกล้กับตัวรับสัญญาณมากที่สุดเพื่อดูความแรงของสัญญาณเริ่มต้น  ค่าที่วัดได้

-  RSSI (ระดับความเข้มของสัญญาณ ) มีหน่วยเป็น  dbm ค่าที่วัดได้ยิ่งมีค่าน้อยหมายความว่าความเข้มของสัญญาณมาก

            จากผลที่ได้ในรูปข้างบน อุปกรณ์ทั้งสองตัวที่ใช้เฟิร์มแวร์คนละตัว ความแรงของสัญญาณเริ่มต้นเท่ากับ 0 dbm (เดซิเบล) ดูในช่อง RSSI ซึ่งสามารถอธิบายได้ว่าสัญญาณเริ่มต้นที่ระยะใกล้ที่สุด ตัวรับสัญญาณสามารถรับสัญญาณได้เต็มสูงสุด จากตัวอุปกรณ์ที่ใช้เฟิร์มแวร์ต่างกัน

1.  กรณีที่ตัวอุปกรณ์  Access Point  เก็บไว้ในตู้  Rack



    - ที่จุด  A  ทิศทางของเครื่องรับสัญญาณอยู่ข้างหน้าตู้  rack ที่ระยะ  2  เมตร ซึ่งถูกกั้นสัญญาณด้วยตู้กระจก ค่าความแรงของสัญญาณที่วัดได้

    - ที่จุด  B  ทิศทางของเครื่องรับสัญญาณอยู่ข้างหน้าตู้  rack ที่ระยะ  5  เมตร ค่าความแรงของสัญญาณที่วัดได้

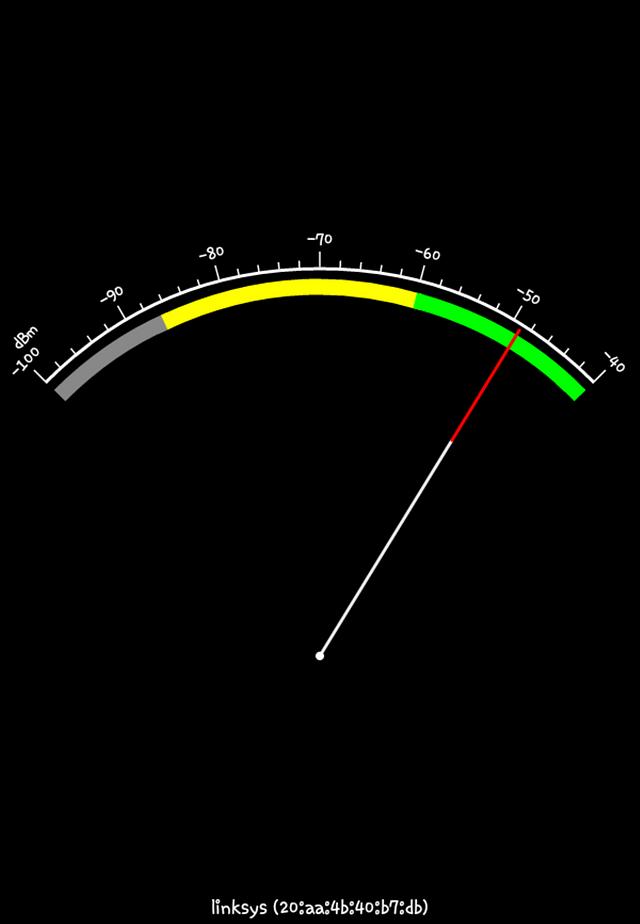

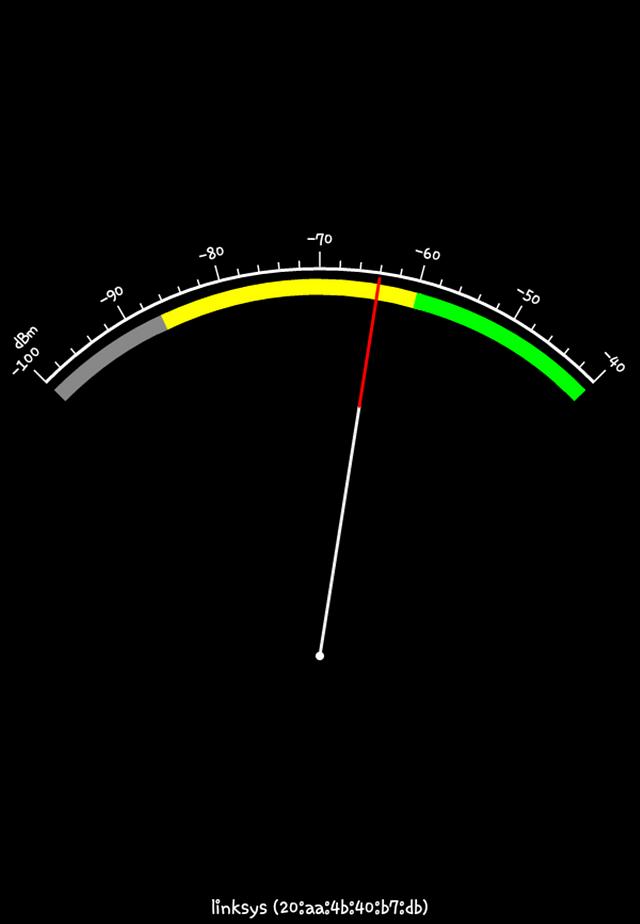

   อุปกรณ์ที่ใช้  firmware linksys ของเก่าที่มากับโรงงาน

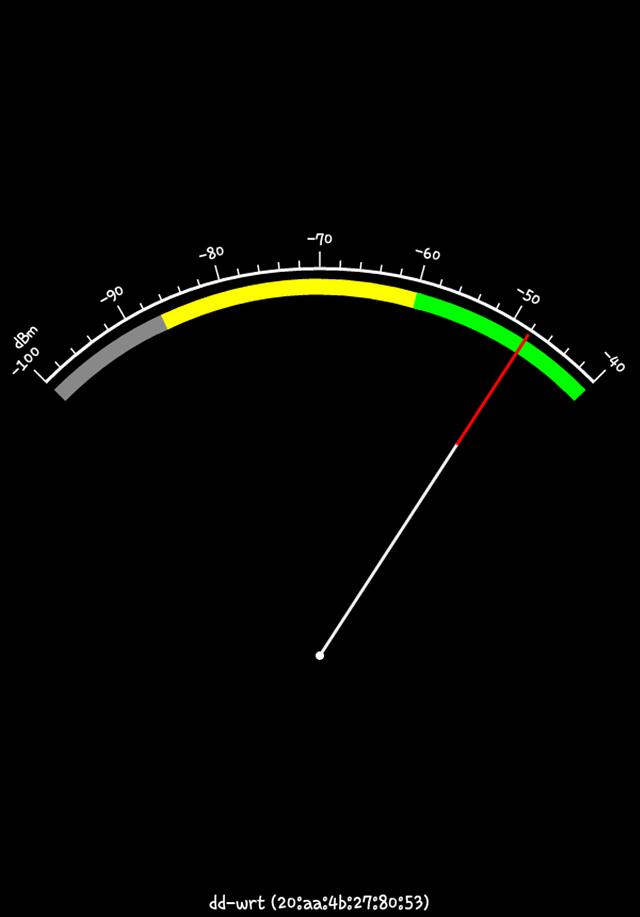

                  อุปกรณ์ที่ใช้  firmware DD-WRT

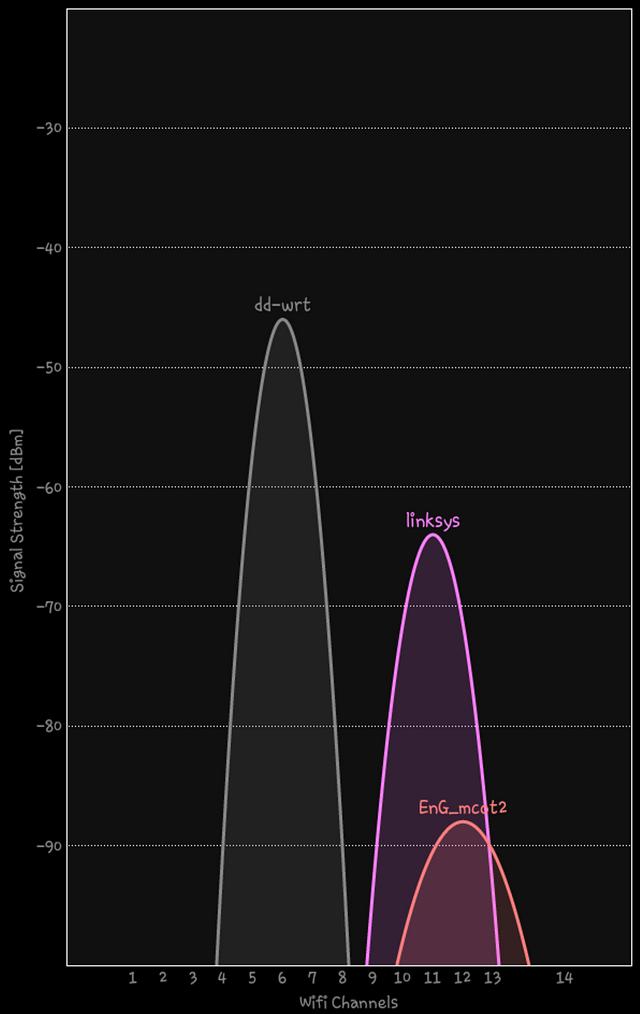

    เปรียบเทียบความแรงของสัญญาณที่ใช้  firmware  linksys  กับ  dd-wrt

-  ที่จุด  C  ทิศทางของเครื่องรับสัญญาณอยู่ข้างหน้าตู้  rack ที่ระยะ  10  เมตร ค่าความแรงของสัญญาณที่วัดได้

-  ที่จุด  D  ทิศทางของเครื่องรับสัญญาณอยู่ด้านข้างตู้  rack ที่ระยะ  2  เมตร ค่าความแรงของสัญญาณที่วัดได้

-  ที่จุด  E  ทิศทางของเครื่องรับสัญญาณอยู่ด้านข้างตู้  rack ที่ระยะ  5  เมตร ค่าความแรงของสัญญาณที่วัดได้

-  ที่จุด  F  ทิศทางของเครื่องรับสัญญาณอยู่ด้านข้างตู้  rack ที่ระยะ  10  เมตร ค่าความแรงของสัญญาณที่วัดได้

 อธิบายการทดสอบ

           ในการทดสอบความแรงของสัญญาณกรณีที่เก็บตััวอุปกรณ์  Access Point  ไว้ในตู้  rack  จากข้อมูลที่ได้ทำการทดสอบความแรงของสัญญาณจะเห็นว่าความเข้มของสัญญาณที่วัดได้ระหว่างการถูกกั้นด้วยกระจก และเหล็กจะมีค่าที่แตกต่างกัน โดยการถูกกั้นด้วยตู้กระจกจะมีผลต่อสัญญาณน้อยหรือต่ำกว่าตู้เหล็ก ซึ่งตู้เหล็กจะเป็นตัวกั้นสัญญาณมากที่สุดทำให้การรับสัญญาณจากอุปกรณ์ Access Point  ได้น้อยมากกก

2.  กรณีที่วางตัวอุปกรณ์  Access  Point  ไว้หลังตู้  Rack





     - ที่จุด  A  ทิศทางของเครื่องรับสัญญาณอยู่ข้างหน้าตู้  rack ที่ระยะ  2  เมตร ค่าความแรงของสัญญาณที่วัดได้

     - ที่จุด  B  ทิศทางของเครื่องรับสัญญาณอยู่ข้างหน้าตู้  rack ที่ระยะ  5  เมตร ค่าความแรงของสัญญาณที่วัดได้

 ความแรงของสัญญาณอุปกรณ์ที่ใช้  firmware linksys (เฟิร์มแวร์โรงงาน)

ความแรงของสัญญาณจากอุปกรณ์ที่ใช้  firmware DD-WRT

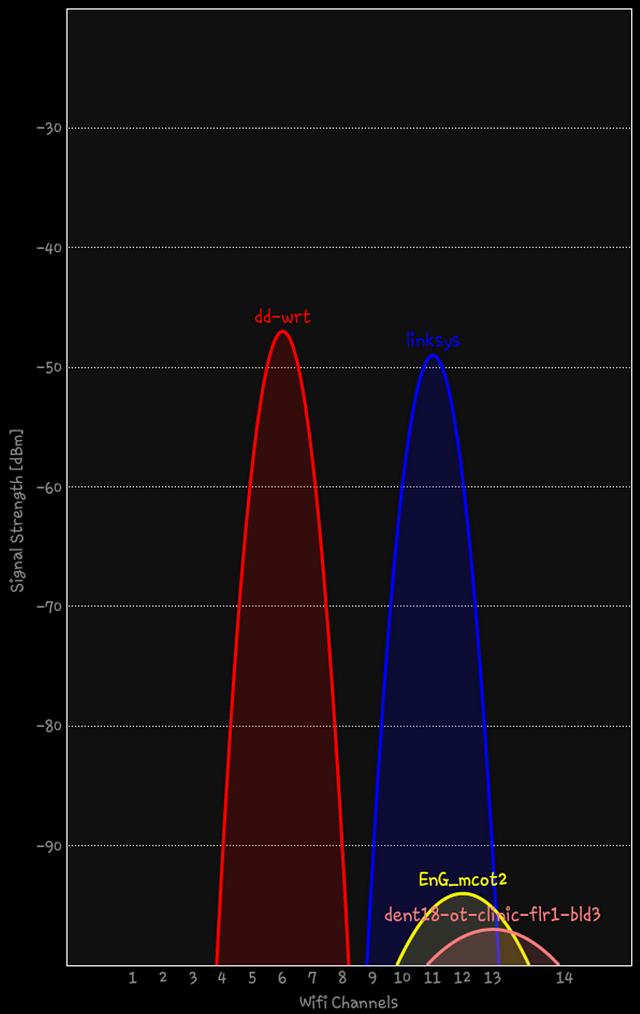

 เปรียบเทียบความแรงของสัญญาณที่ใช้  firmware  linksys  กับ  dd-wrt

     - ที่จุด  C  ทิศทางของเครื่องรับสัญญาณอยู่ข้างหน้าตู้  rack ที่ระยะ  10  เมตร ค่าความแรงของสัญญาณที่วัดได้

    - ที่จุด  D  ทิศทางของเครื่องรับสัญญาณอยู่ด้านข้างตู้  rack ซึ่งถูกปิดกั้นด้วยกล่องเหล็กที่ระยะ  2  เมตร ค่าความแรงของสัญญาณที่วัดได้

    - ที่จุด  E  ทิศทางของเครื่องรับสัญญาณอยู่ด้านข้างตู้  rack ซึ่งถูกปิดกั้นด้วยกล่องเหล็กที่ระยะ  5  เมตร ค่าความแรงของสัญญาณที่วัดได้

    - ที่จุด  F  ทิศทางของเครื่องรับสัญญาณอยู่ด้านข้างตู้  rack ซึ่งถูกปิดกั้นด้วยกล่องเหล็กที่ระยะ  10  เมตร ค่าความแรงของสัญญาณที่วัดได้

    สรุปผลการทดสอบความแรงของสัญญาณ

    การทดสอบความแรงของสัญญาณ Wireless โดยเปรียบระหว่างอุปกรณ์ Linksys ที่ใช้เฟิร์มแวร์ต่างกันคือ  Linksys firmware  กับ  DD-wrt  firmware    dข้อมูลที่ได้จากการทดสอบปรากฎว่าตัวอุปกรณ์  Access  Point  ที่ใช้  firmware  ของ  dd-wrt  สามารถปล่อยสัญญาณ Wireless  ได้แรงกว่าอุปกรณ์  Access Point  ที่ใช้  firmware  ของ  Linksys firmware(เฟิร์มแวร์โรงงาน)

     การเปรียบเทียบสำหรับ 2 กรณี คือกรณีเก็บตัวอุปกรณ์ Access  Point  ไว้ในตู้  rack และกรณีที่ตั้งตัว  Access Point  ไว้บนหลังตู้  ผลการทดสอบคือการตั้งตัว  Access  Point ไว้หลังตู้ทำให้สามารถรับสัญญาณได้มากกว่าเก็บตัวอุปกรณ์  Access  Point  ไว้ในตู้ เนื่องจากการตั้งตัว  Access  Point  ไว้หลังตู้ทำให้ไม่มีวัสดุอะไรมากั้นสัญญาณ และอากาศก็มีผลค่อนข้างน้อยมากสำหรับการปล่อยสัญญาณ ส่วนกรณีเก็บอุปกรณ์  Access  Point  ไว้ในตู้ ซึ่งลักษณะทางกายภาพของตู้ rack ด้านหน้าจะมีกระจกปิด และด้านข้างเป็นกล่องเหล็ก ถ้าตัวรับสัญญาณอยู่ด้านหน้าของตู้ rack จะสามารถรับสัญญาณได้ดีกว่าการรับสัญญาณจากด้านข้างของตู้ เนื่องจากตู้เหล็กจะเป็นตัวกั้นสัญญาณที่มีผลมากทำให้สัญญาณที่ได้รับค่อนข้างอ่อนกว่าการถูกกั้นด้วยกระจก

      สำหรับการเปรียบเทียบตัวรับสัญญาณโดยใช้คอมพิวเตอร์โน๊ตบุคกับอุปกรณ์เคื่อนที่หรือแทบเลต สามารถสรุปได้ว่าการรับสัญญาณของเครื่องคอมพิวเตอร์โน๊ตบุคสามารถทำได้ดีกว่าอุปกรณ์แทบเลต

   ข้อมูลเพิ่มเติม

    วัสดุหรือสภาพอากาศต่างๆ สามารถเป็นตัวกั้นการปล่อยสัญญาณของตัว  Access  Point ได้ ตัวอย่างวัสดุที่สามารถลดทอนทำให้สัญญาณอ่อนลง มีดังนี้

-  อากาศ  ---> มีผลต่ำที่สุด
- ไม้ ---> มีผลต่ำ   เช่น ประตู วัสดุกั้นห้องทั่วไป
- ปูนปลาสเตอร์ --->  มีผลต่ำ เช่น วัสดุกั้นห้องทั่วไป
- วัสดุสังเคราะห์ ---> มีผลต่ำ เช่น  แผงกั้นสำนักงาน
- กระจก --->  มีผลต่ำ เช่น  หน้าต่าง
- น้ำ --->  มีผลปานกลาง เช่น  ตู้ปลา
- อิฐ --->  มีผลปานกลาง เช่น  กำแพงกั้นห้อง
- กระดาษ ---> มีผลปานกลาง  เช่น ม้วนกระดาษในโรงงาน
- คอนกรีต ---> มีผลมาก เช่น   กำแพง พื้น เพดาน
- เหล็ก  --->  มีผลมากที่สุด เช่น  โครงสร้างอาคาร ตู้เหล็ก
- สาเหตุที่ทำให้สัญญาณWireless(ไร้สาย)อ่อน นอกจากสิ่งกีดขวางแล้ว ระยะทางก็ถือเป็นส่วนสำคัญที่ทำให้สัญญาณต่ำลง

    ดังนั้น การติดตั้งตัวอุปกรณ์  Access  Point  เพื่อให้บริการควรคำนึงถึงสิ่งที่อาจจะทำให้ความแรงของสัญญาณลดน้อยลงทำให้การใช้งานหรือการรับสัญญาณไม่ได้เต็มประสิทธิภาพเท่าที่ควร
